引言
航空發動機壓氣機葉片性能直接影響發動機整體可靠性。鈦合金憑借比強度高、耐腐蝕性強、熱穩定性好等特點成為理想葉片材料。由于發動機向大推重比、長壽命方向發展，對葉片提出了更嚴格的要求。TC4、TC11、TC17三種典型鈦合金因微觀組織特征各異，在壓氣機不同級別葉片表現出獨特優勢。通過系統實驗手段揭示鈦合金葉片服役行為規律，闡明失效機理，為材料優化提供依據。
1、鈦合金材料特性
鈦合金材料作為航空發動機壓氣機葉片制造的理想材料，具有密度小、比強度大、抗疲勞性能優時效4異等顯著特點。α型鈦合金因室溫下抗拉強度達到950MPa、斷裂韌性達到65MPa·m1/2，滿足壓氣機葉片承受高頻振動負荷需求。近a型鈦合金在600℃高溫環境下表現出良好的綜合性能，抗蠕變性能高于純?chǔ)列外伜辖?0%，已廣泛應用于壓氣機中高壓級葉片制造。α+β型鈦合金因兼具α相高溫穩定性與β相韌性優勢，其斷裂延伸率超過12%，在壓氣機前幾級葉片應用效果突出[1]。新型α+β型鈦合金通過調控α相體積分?jǐn)?shù)，使高溫持久強度提升至740MPa，顯著改善了葉片抗蠕變性能。鈦合金優異的耐腐蝕性體現在表面致密氧化膜對基體金屬起保護作用，使葉片在潮濕含鹽環境下保持穩定服役狀態。鈦合金導熱系數低、熱膨脹系數小，確保了壓氣機葉片在瞬態工況下尺寸的穩定性。通過調控?zé)崽幚砉に噮?shù)，優化晶粒尺寸分布，細化組織，進一步提升材料疲勞強度極限。
2、壓氣機葉片用鈦合金力學性能測試
2.1試驗材料與方法
試驗選取TC4、TC11、TC17三種典型鈦合金開展力學性能測試，樣品尺寸按照GB/T228.1-2021要求加工。采用真空熱處理爐對試樣進行固溶處理，TC4鈦合金在920℃保溫2h，TC11鈦合金在955保溫1.5h，TC17鈦合金在850℃保溫1h。為獲得理想的組織性能，對試樣進行時效處理，TC4在550℃，TC11在620℃時效2h，時效4h，TC11在620℃時效2h，TC17在520℃時效8h。試驗裝置選用MTS809材料試驗機，配備高溫爐實現恒溫加熱。拉伸試驗在室溫下進行，加載速率設定為2mm/min。疲勞試驗采用軸向加載方式，應力比為0.1，加載頻率為80Hz。高溫力學性能測試溫度設定在400℃、500℃、600℃三個溫度點，升溫速率控制在5℃/min，達到設定溫度后保溫30min開始加載。顯微組織觀察采用蝕刻液配方為2%氫氟酸、4%硝酸、94%水，蝕刻時間控制在25s。借助掃描電鏡觀察試樣斷口形貌特征。
2.2靜態力學性能分析
三種鈦合金室溫拉伸試驗結果顯示各具特色。TC4鈦合金抗拉強度達到980MPa，屈服強度為920MPa，伸長率為15%，斷面收縮率為45%，表現出優異塑性;TC11鈦合金抗拉強度達到1050MPa，屈服強度為990MPa，伸長率為12%，斷面收縮率為35%，強度水平最高;TC17鈦合金抗拉強度為1020MPa，屈服強度為960MPa，伸長率為13%，斷面收縮率為38%，綜合性能良好。
金相組織分析發現，TC4呈等軸α相基體，分布少量針狀α相，晶粒度均勻;TC11組織由等軸初生α相、針狀轉變?chǔ)料鄻?gòu)成，基體呈板條α組織;TC17組織則由大量等軸α相、彌散分布β相組成。通過斷口分析，三種鈦合金均呈現韌性斷裂特征，TC4斷口呈典型韌窩形貌，TC11斷口存在少量解理面，TC17斷口韌窩尺寸較大，分布均勻。
2.3疲勞性能測試

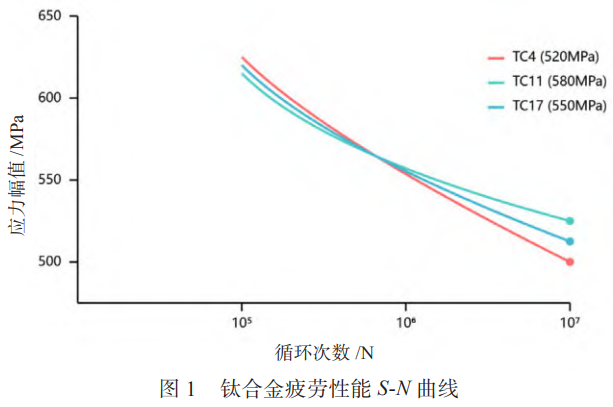

疲勞試驗獲得三種鈦合金S-N曲線特征(圖1)。
TC4鈦合金在107循環次數下疲勞極限為520MPa，裂紋萌生位置多位于表面缺陷處;TC11鈦合金疲勞極限達到580MPa，裂紋源區呈放射狀紋路特征;TC17鈦合金疲勞極限為550MPa，斷口形貌顯示裂紋擴展區疲勞條帶清晰。
應力幅值對疲勞壽命影響顯著，當應力幅值由疲勞極限提高至650MPa時，TC4壽命降低至2.5x105次，TC11降至3.2x105次，TC17降至2.8x105次。
掃描電鏡觀察裂紋擴展路徑，發現TC4沿α相晶界擴展;TC11裂紋多沿針狀α相方向擴展;TC17因基體組織細小均勻，裂紋擴展路徑較短。
循環載荷作用下，TC4表層出現疲勞滑移帶;TC11針狀組織發生彎曲變形;TC17位錯密度增加明顯。
2.4高溫力學性能評估
高溫拉伸試驗顯示溫度對鈦合金力學性能影響顯著。TC4鈦合金在400℃時抗拉強度降至850MPa，500℃時降至780MPa，600℃時降至680MPa，塑性隨溫度升高而提高;TC11鈦合金表現出較好的高溫強度，400℃時保持在920MPa，500℃時降至850MPa，600℃時仍有750MPa，源于其針狀組織熱穩定性好;TC17鈦合金高溫性能最為優異，400℃時強度為900MPa，500℃時為840MPa，600℃時為780MPa，且塑性損失較小。
高溫蠕變?cè)囼?yàn)表明，在550℃、400MPa應力水平下100h蠕變應變TC4為0.3%，TC11為0.25%，TC17最低僅為0.2%。
組織觀察發現，TC4高溫下α相長大明顯;TC11針狀組織發生粗化;TC17由于β相彌散分布抑制了晶粒長大，組織保持穩定。
3、鈦合金微觀組織研究
3.1金相組織觀察

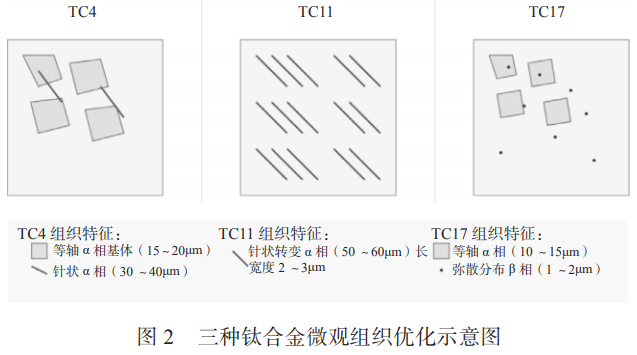

壓氣機葉片用TC4、TC11、TC17三種鈦合金經固溶時效處理后顯現不同組織特征。TC4鈦合金組織由等軸α相基體構成，晶粒尺寸分布在15~20μm，基體中存在少量針狀α相，長度約30~40μm;TC11鈦合金呈針狀轉變?chǔ)料嗷w，針狀α相長度達50~60μm，寬度2~3μm，形成交織網絡結構2];TC17鈦合金由等軸α相、彌散分布β相組成，α相晶粒尺寸10~15μm，β相呈點狀分布于晶界處，尺寸1~2μm。三種鈦合金經優化熱處理，組織形態穩定，晶粒取向合理。
3.2相組成分析
通過X射線衍射測試分析三種鈦合金相組成特征(圖2)。
TC4鈦合金主要由α相構成，α相衍射峰強度占主導地位，β相含量約為8%，α相晶格參數測定為a=0.295nm，c=0.468nm;TC11鈦合金中α相含量略低，約為85%，β相含量提高至15%，α相以針狀組織形態存在，基體中殘余β相分布較為均勻;TC17鈦合金中α相含量降至75%，β相含量提高到25%，β相穩定性較好。
能譜分析顯示，TC4中主要合金元素鋁含量為6.2%，釩含量為4.1%;TC11中鋁含量為6.5%，鈦含量為3.5%，鋯含量為1.5%;TC17中鋁含量為5.2%，錫含量為2.0%，鋯含量為2.0%。不同合金元素配比導致三種鈦合金相組成差異，進而影響其性能表現。電子探針分析表明，合金元素在α相、β相中呈現不同的分配規律。
3.3斷口形貌特征
拉伸試樣斷口形貌分析揭示三種鈦合金斷裂機制差異。TC4鈦合金斷口整體呈現韌性斷裂特征，形成大量等軸韌窩，深度均勻，尺寸分布在5~8μm范圍，韌窩邊緣光滑，局部區域存在撕裂棱;TC11鈦合金斷口形貌受針狀組織影響明顯，韌窩形狀呈帶狀分布，長徑達12μm，短徑約4μm，部分區域出現解理臺階，反映斷裂過程存在準解理特征;TC17鈦合金斷口韌窩形態規則，尺寸分布均勻，直徑約6μm，韌窩內壁光滑，局部區域可見第二相顆粒，斷裂路徑規則[3]。
疲勞斷口觀察顯示，TC4疲勞裂紋起源于表面微缺陷;TC11裂紋萌生處見放射狀條紋;TC17斷口面較為平整，疲勞條帶清晰可見。高溫?cái)嗫诜治霰砻?，隨溫度升高，韌窩尺寸增大，邊緣圓化明顯，顯示材料塑性增強。
3.4組織與性能關系
微觀組織特征對鈦合金力學性能影響顯著。TC4中等軸α相晶粒分布均勻，強度源于晶粒細化強化，塑性源于晶界滑移變形，高溫下α相長大導致強度降低;TC11針狀α相組織形成位錯運動阻礙，提高了材料強度，針狀組織熱穩定性好使高溫強度保持較高水平，但塑性低于TC4;TC17細小均勻α相提供基礎強度，彌散分布β相起釘扎作用，阻礙位錯運動，改善了高溫性能，組織穩定性最好。
疲勞性能受組織影響表現:TC4等軸晶疲勞裂紋沿晶界擴展;TC11針狀組織導致裂紋沿α片層擴展;TC17細晶組織使裂紋擴展路徑迂回，提高了疲勞壽命。
高溫持久性能差異源于組織演變規律:TC4高溫組織粗化速率快;TC11針狀組織粗化較慢;TC17彌散β相抑制晶粒長大，性能衰減最小。
4、鈦合金在壓氣機葉片中的應用評價
4.1服役性能分析
航空發動機壓氣機葉片服役環境復雜，溫度變化范圍寬，應力譜特征多樣[4]。TC4鈦合金制造的前級葉片服役溫度低于450℃時表現穩定，葉片根部抗拉強度保持950MPa水平，葉身部位疲勞強度達500MPa;TC11鈦合金應用于中壓級葉片，工作溫度達500℃時，葉片根部抗拉強度降至880MPa，葉身疲勞強度維持470MPa;TC17鈦合金在高壓級葉片550℃服役環境下性能優異，葉片根部抗拉強度達850MPa，葉身疲勞強度保持450MPa。壓氣機葉片表面氧化膜完整性監測顯示，TC17抗氧化性最強，TC11次之，TC4表面出現輕微氧化。
4.2失效機理研究
壓氣機葉片典型失效形式包括疲勞斷裂、蠕變變形、氧化損傷。TC4葉片疲勞裂紋多發生在葉片根部過渡圓角區，裂紋沿α相晶界擴展，斷口呈放射棱線狀，葉尖部位出現高溫蠕變變形;TC11葉片疲勞裂紋萌生位置位于葉身最大應力區，沿針狀組織方向擴展，斷口呈解理特征，高溫服役導致針狀α相粗化;TC17葉片疲勞裂紋擴展速率慢，斷口面平整，裂紋擴展路徑受β相阻礙而彎曲，葉片表面存在應力腐蝕敏感區。
4.3壽命預測方法
基于鈦合金葉片失效形式建立壽命預測模型。疲勞壽命預測采用應力壽命準則，TC4葉片107循環壽命為4500h，TC11達5200h，TC17達5800h。
蠕變壽命預測采用L-M參數法，TC4持久壽命為6000h;TC11為7500h;TC17為8500h。
綜合應力狀態、溫度場分布，構建葉片剩余壽命評估體系，在95%置信度條件下，TC4葉片安全壽命為3500h;TC11為4500h;TC17為5500h。鈦合金葉片壽命預測數據對比見表1。
4.4應用優化建議
針對鈦合金壓氣機葉片服役特點提出優化措施。TC4葉片通過優化熱處理工藝，細化晶粒組織，提高疲勞強度，控制葉片根部應力集中[5];TC11葉片優化針狀組織形態，改善高溫穩定性，控制葉片型面加工精度;TC17葉片調控α相和β相比例，優化基體組織特征，改進葉片連接結構設計。對三種鈦合金葉片采用防護涂層技術，提升抗氧化性能，建立狀態監測系統，優化安裝工藝，保證裝配質量。
5、結語
系統實驗揭示了鈦合金壓氣機葉片應用特性。適當熱處理工藝、微觀組織控制是提升鈦合金性能關鍵，TC17鈦合金因β相含量分布合理表現最優異。實驗數據構建了葉片壽命預測模型，微觀組織、服役性能、失效機理等研究成果提高了發動機可靠性。
葉片性能優化技術已實現全方位提升，但服役安全性仍需持續關注。
表1 鈦合金葉片壽命預測數據對比
| 壽命預測類型 | TC4 | TC11 | TC17 | 備注 |
| 疲勞壽命(107 循環) | 4500h | 5200h | 5800h | 采用應力壽命準則 |
| 蠕變持久壽命 | 6000h | 7500h | 8500h | 采用L-M參數法 |
| 安全壽命(95% 置信度) | 3500h | 4500h | 5500h | 綜合應力狀態和溫度場 分布評估 |
| 壽命提升比例 | 基準 | +28.6% | +57.1% | 以TC4安全壽命為基準 計算提升百分比 |
| 相對可靠性排序 | 3 | 2 | 1 | 基于綜合性能評估 |
*注:壽命提升比例=(合金安全壽命-TC4安全壽命)/TC4安全壽命X100%
參考文獻
[1]李真明.鈦合金高壓壓氣機葉片激光熔覆涂層性能研究[D].北京:中國民用航空飛行學院,2024.
[2]張啟元,李亞非,霍榮偉,等.鈦合金壓氣機轉子葉片模鍛件標準與實物的顯微組織對比分析[J].金屬加工(熱加工),2023(12):90-96.
[3]王晶，王安普.某型發動機壓氣機葉片磨損故障焊接修復工藝研究[J].航空維修與工程,2023(04):43-45.
[4]胡驥川.壓氣機葉片零件柔性加工單元研究與應用[D].南京:南京理工大學,2023.
[5]杜天瑋.航空發動機壓氣機葉片外物損傷及裂紋擴展研究[D].天津:天津科技大學,2022.
作者簡介:付航(1975.04-)，女，漢族，四川達州人，碩士研究生，高級工程師，研究方向:航空發動機零部件加工、航空發動機材料;
甘世旭(1990.09-)，男，漢族，重慶人，本科，工程師，研究方向:航空發動機零部件加工、航空發動機材料。
（注，原文標題：鈦合金在航空發動機壓氣機葉片中的應用及力學性能分析）
