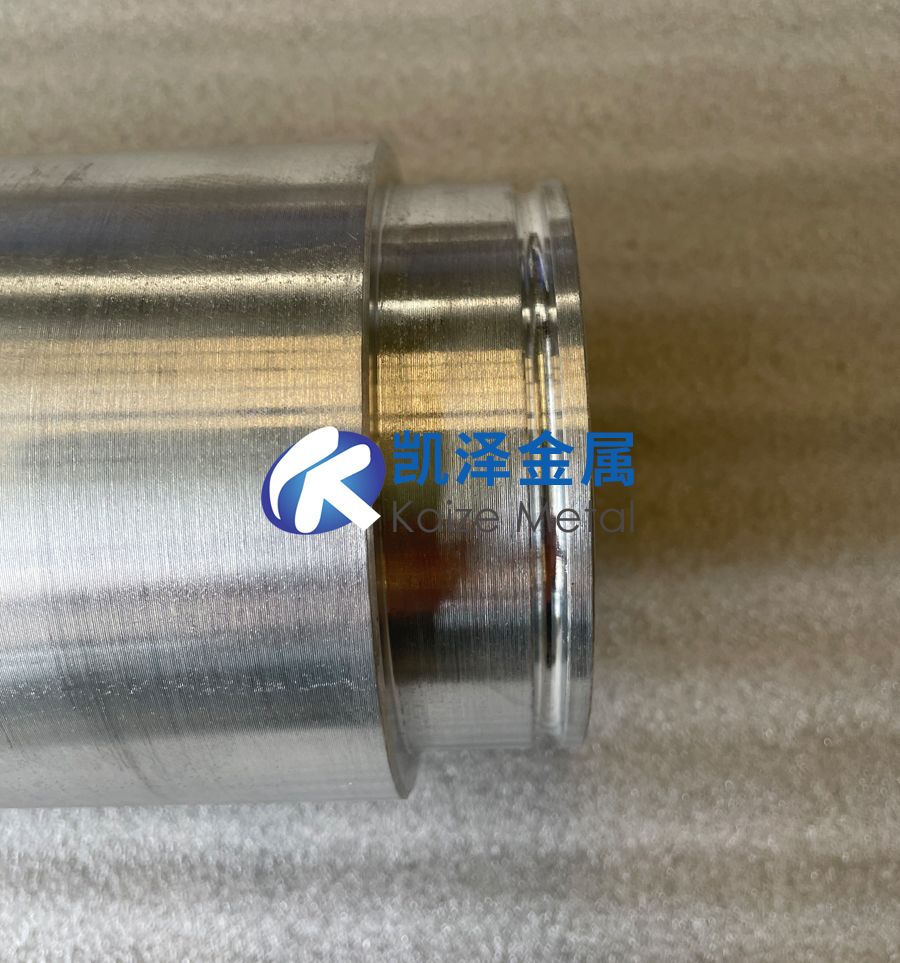

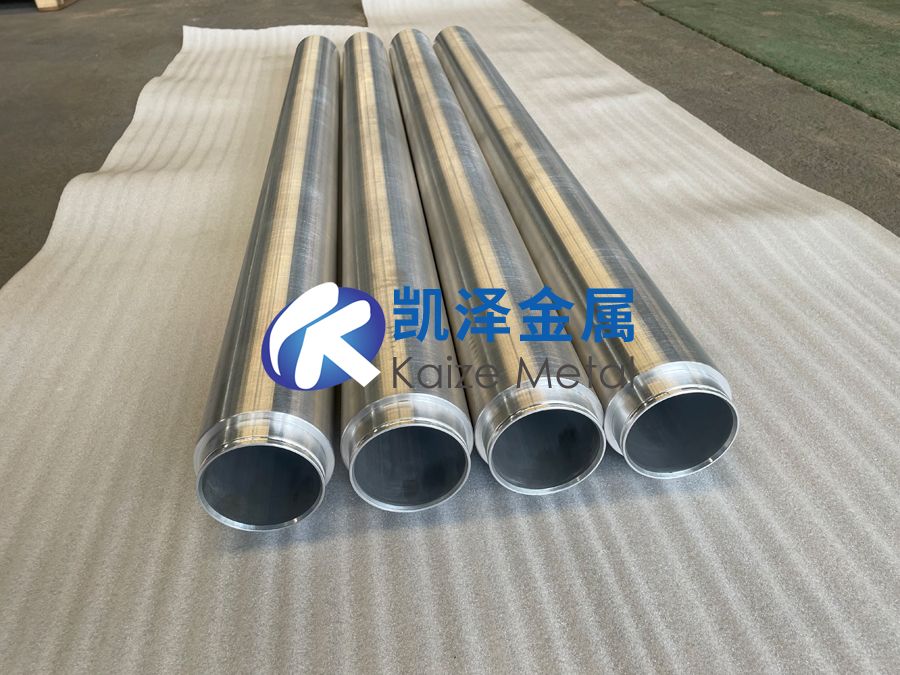

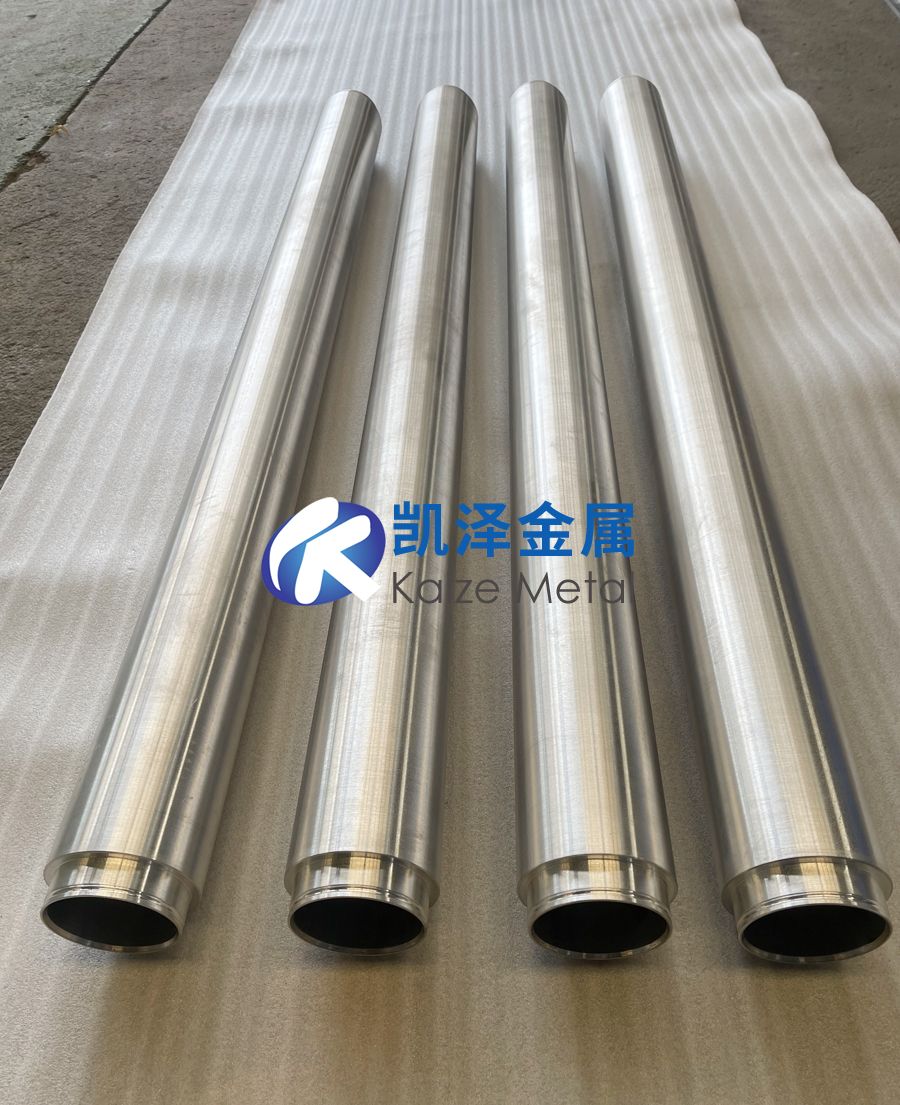

鈦鋁靶是以鈦鋁金屬間化合物為核心的濺射靶材，通過物理氣相沉積（PVD）形成高硬度、耐腐蝕的功能薄膜（如TiAlN、TiAlO），其核心優勢在于高純度（半導體級達4N5以上）、可調成分（鈦鋁比例優化硬度/導電性平衡）及高溫穩定性。在半導體領域，高純鈦鋁靶用于28nm以下制程的導電/阻擋層，抑制銅擴散并提升芯片可靠性；在硬質涂層領域，氮化鈦鋁（TiAlN）顯著延長刀具壽命，適配高速加工需求；高頻電子器件中，其低電阻特性降低信號損耗，替代傳統ITO材料。未來發展趨勢聚焦高純化（5N級）、放電等離子燒結（SPS）工藝優化成分均勻性，以及適配第三代半導體（氮化鎵、碳化硅）高溫高功率場景，成為先進芯片制造、高頻電子及耐候性涂層的核心材料。以下是凱澤金屬根據半導體芯片、電子器件用鈦鋁靶的定義、性能、標準、應用等多維度，整理的相關數據表：
1、定義與用途對比表
| 分類 | 半導體芯片用鈦鋁靶 | 電子器件用鈦鋁靶 |
| 定義 | 用于半導體芯片制造中的PVD工藝，形成納米級導電層或阻擋層（如Al-Ti合金互連層）。 | 用于顯示面板、太陽能電池等電子器件的功能性鍍膜（如電極或反射層）。 |
| 主要用途 | 邏輯芯片互連、存儲器件電極、3D封裝硅通孔金屬化。 | OLED陽極、光伏背電極、傳感器導電層。 |
2、性能要求對比表
| 性能指標 | 半導體芯片用鈦鋁靶 | 電子器件用鈦鋁靶 |
| 純度 | ≥5N（99.999%），雜質（Fe/Cu）<10ppm | ≥4N（99.99%），雜質容忍度較高 |
| 均勻性 | 納米級厚度偏差±3%以?xún)?nèi) | 微米級均勻性±5%~10% |
| 晶粒尺寸 | ≤50μm（減少濺射缺陷） | ≤100μm（側重沉積速率） |
| 熱穩定性 | 耐受>400℃高溫退火 | 中低溫（200~300℃）穩定 |
| 導電性 | 高電導率（降低信號延遲） | 中等導電性（兼顧成本與功能） |
3、材質與配方對比表
| 分類 | 半導體芯片用鈦鋁靶 | 電子器件用鈦鋁靶 |
| 典型配比 | Ti:Al比例嚴格（如TiAl?或Ti??Al??） | 配比靈活（如Ti??Al??） |
| 添加劑 | 含微量Si/Cu（抗電遷移） | 可能含Ag/Mg（提升光學性能） |
| 結構特性 | 晶界控制嚴格（抑制擴散） | 側重機械強度與反射率 |
4、執行標準對比表
| 分類 | 半導體芯片用鈦鋁靶 | 電子器件用鈦鋁靶 |
| 國際標準 | SEMI F42-0303、ASTM B928 | ISO 9001、客戶定制規范 |
| 檢測方法 | 二次離子質譜（SIMS）、XRD相結構分析 | EDS成分分析、表面粗糙度檢測（Ra <0.5μm） |
5、應用領域?qū)Ρ缺?/strong>
| 分類 | 半導體芯片用鈦鋁靶 | 電子器件用鈦鋁靶 |
| 核心應用 | 邏輯芯片（CMOS互連）、DRAM/NAND電極、3D封裝TSV | 顯示面板（TFT-LCD柵極、OLED陽極） |
| 擴展應用 | 先進制程（3nm以下節點） | 光伏電池背電極、MEMS傳感器導電層 |
6、與其他靶材對比表
| 靶材類型 | 優勢 | 劣勢 | 替代性 |
| 純Al靶 | 低成本、高導電性 | 電遷移嚴重 | 半導體中逐步被TiAl替代 |
| 純Ti靶 | 高結合強度、耐腐蝕 | 電阻率高（~40μΩ·cm） | 與TiAl互補（底層粘附） |
| 銅靶 | 超低電阻（1.7μΩ·cm） | 需阻擋層、易氧化 | 在7nm以下節點與TiAl競爭 |
| 鎢靶 | 耐高溫、抗電遷移 | 沉積速率低、成本高 | 僅用于高可靠性場景 |
7、應用前景對比表
| 分類 | 半導體芯片用鈦鋁靶 | 電子器件用鈦鋁靶 |
| 技術趨勢 | 超薄阻擋層（<2nm）、納米多層結構（Ti/Al/Ti） | 非晶態TiAl靶（柔性電子低溫濺射） |
| 市場驅動 | 先進制程（3nm以下）需求增長 | 柔性顯示、光伏環保替代（去鎘化） |
| 挑戰 | Al偏析導致的界面失效 | 成本壓力（需摻雜稀土元素降本） |
| 預測占比 | 2025年占半導體靶材市場>30% | 光伏領域滲透率>40%（2025年） |
8、關鍵差異總結表
| 維度 | 半導體芯片用鈦鋁靶 | 電子器件用鈦鋁靶 |
| 核心目標 | 納米級精度與可靠性 | 功能性與成本平衡 |
| 技術壁壘 | 超高純度、晶界控制 | 大面積均勻性、工藝適配性 |
| 迭代方向 | 原子級摻雜、多層復合結構 | 低能耗制備、柔性兼容性 |
表格說明
每個表格獨立展示不同維度的對比，支持快速查閱與跨領域分析。
關鍵參數（如純度、晶粒尺寸）以具體數值明確量化差異。
應用前景表結合技術趨勢與市場數據，提供動態發展視角。
