以下是關于圓柱鈦靶材的全面解析，結合其技術特性、應用場景及與其他靶材的對比：
1、圓柱鈦靶材的定義

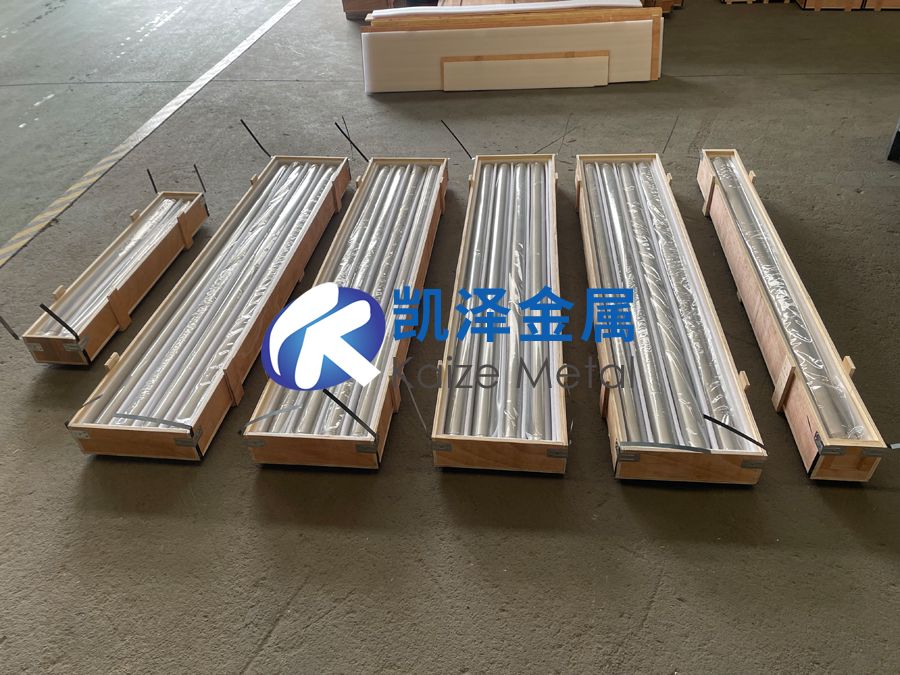

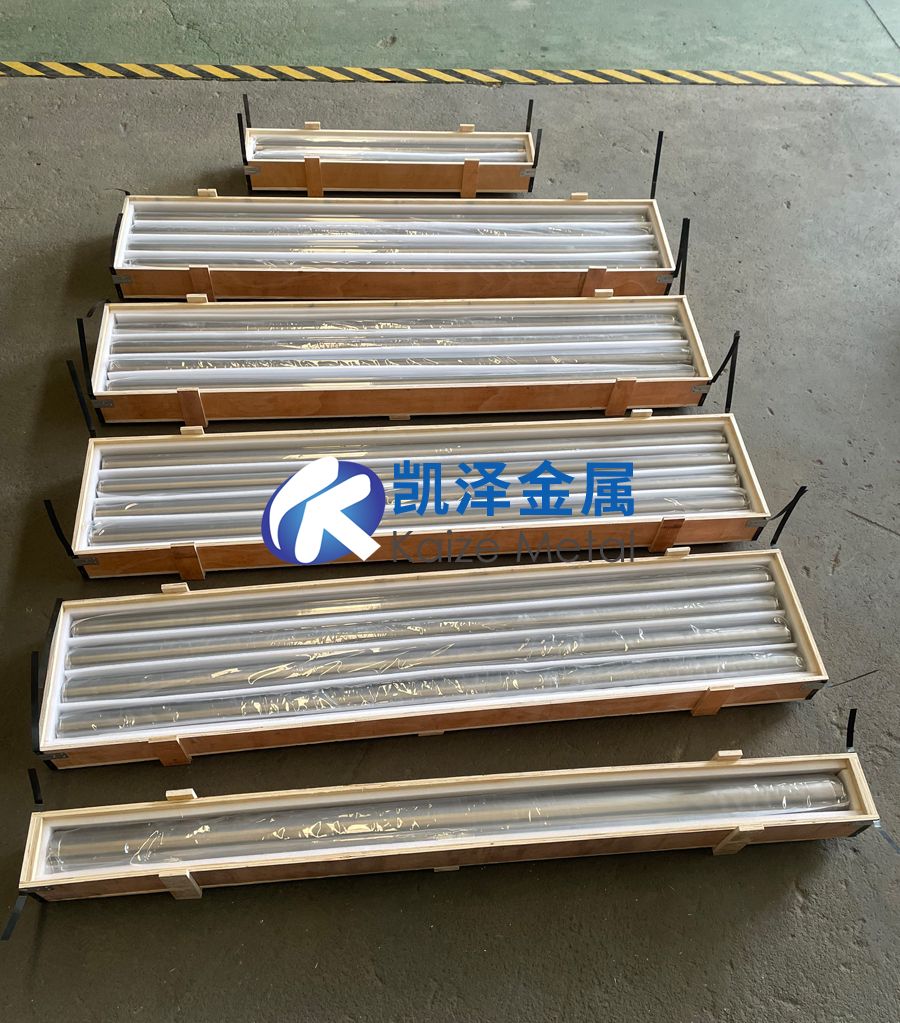

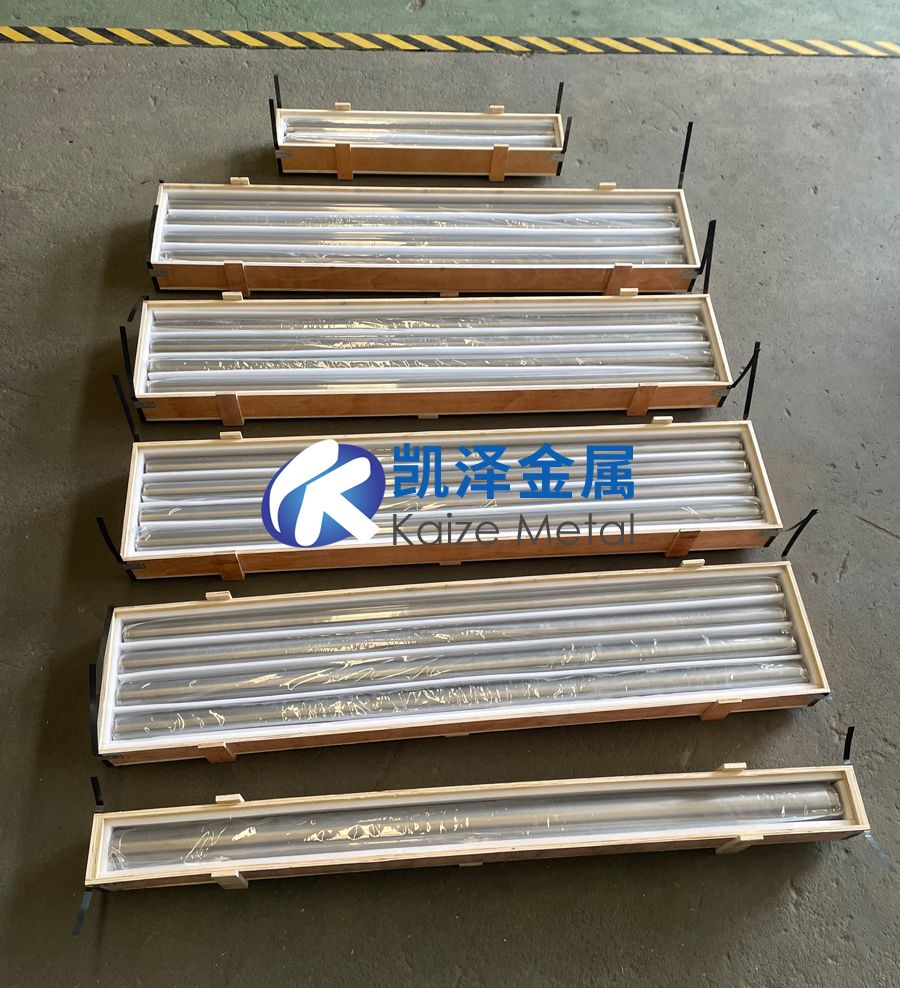

圓柱鈦靶材是一種實心圓柱形鈦金屬濺射靶材，外徑范圍通常為Φ50-300 mm，高度100-600 mm，主要用于固定陰極磁控濺射或旋轉濺射系統，適用于小面積高精度鍍膜（如半導體晶圓、光學鏡片等），其材料利用率約50-70%（介于平面靶與管靶之間）。
2、性能特點
| 特性 | 技術指標/描述 | 核心優勢 |
| 純度 | ≥99.9%（3N級），高純級≥99.999%（5N） | 減少膜層雜質（如Fe引起的電子遷移） |
| 密度 | ≥4.5 g/cm3（理論密度4.506 g/cm3） | 高濺射速率（0.5-0.8 μm/min @ 5 kW） |
| 晶粒均勻性 | 晶粒尺寸≤30 μm（HIP工藝可達≤15 μm） | 膜厚均勻性CV≤5%（優于平面靶的±8%） |
| 機械強度 | 抗壓強度≥500 MPa（軸向加載） | 耐受高功率濺射的機械應力 |
| 熱導率 | 21.9 W/(m·K)（20℃） | 高效散熱（功率密度≤20 W/cm2） |
3、常用材質牌號
| 標準體系 | 牌號 | 純度 | 典型應用場景 |
| ASTM B348 | Grade 1 | 99.9% | 半導體金屬化層（Al/Ti疊層） |
| GB/T 3620.1 | TA1 | 99.9% | 精密光學反射鏡（激光陀螺儀） |
| JIS H 4650 | TP270 | 99.95% | 存儲芯片阻擋層（Ta/Ti） |
| 高純級 | Ti-6N | 99.9999% | 量子計算超導薄膜 |
4、執行標準
| 標準類型 | 標準編號 | 關鍵要求 |
| 國際標準 | ASTM F2884 | 晶粒度≤ASTM 7級（晶粒尺寸≤32 μm） |
| 中國標準 | GB/T 38976-2020 | 雜質總量≤0.005%（C≤50 ppm、O≤200 ppm） |
| 行業規范 | SEMI F47-0708 | 電阻率≤50 μΩ·cm（晶圓級要求） |
5、應用領域
| 領域 | 具體應用 | 性能要求 |
| 半導體 | 90 nm以下節點阻擋層（Ti/TiN） | 臺階覆蓋率≥95%（0.1 μm溝槽） |
| 光學器件 | 極紫外（EUV）反射鏡多層膜 | 表面粗糙度≤0.2 nm（RMS） |
| 工具涂層 | 刀具TiAlN超硬涂層 | 硬度≥3000 HV，耐溫≥800℃ |
| 新能源 | 固態電池集流體鍍層 | 界面電阻≤0.1 Ω·cm2 |
6、與其他靶材的區別
| 參數 | 圓柱鈦靶材 | 鈦板靶 | 鈦管靶 | 鎳靶塊 |
| 形狀 | 實心圓柱（Φ50-300 mm） | 平面矩形/圓形 | 空心圓柱（Φ50-500 mm） | 立方體/實心圓柱 |
| 濺射方式 | 固定/旋轉陰極 | 固定陰極 | 旋轉陰極 | 磁控掃描濺射 |
| 材料利用率 | 50-70% | 40-60% | 80-90% | 50-65% |
| 典型應用 | 晶圓金屬化、超硬涂層 | 小面積裝飾鍍膜 | 卷繞式連續鍍膜 | 磁性存儲薄膜 |
| 成本效率 | 中（加工復雜度中等） | 低 | 高 | 低 |
7、選購方法
參數匹配：
尺寸：直徑公差需與磁控腔體匹配（±0.1 mm），高度按濺射功率設計（每kW功率對應靶材高度≥50 mm）。
純度：半導體級需5N以上純度（如Ti-5N），并提供GDMS報告（Cu≤1 ppm、Cr≤5 ppm）。
質量驗證：
金相檢測：晶粒度≤ASTM 7級（晶粒尺寸≤32 μm）。
XRD分析：擇優取向（002）面占比≥70%，提升膜層致密性。
供應商篩選：
優先選擇具備 真空自耗電弧爐（VAR）+熱等靜壓（HIP） 工藝的廠家，確保低孔隙率（≤0.1%）。
核查 ISO 17025 實驗室認證，確保檢測數據可靠性。
8、注意事項
安裝與維護：
同心度校準：旋轉濺射時徑向跳動≤0.03 mm，防止膜厚波動（偏差＞±5%）。
冷卻設計：采用雙通道水冷系統（流量≥15 L/min），靶材表面溫升≤50℃。
工藝控制：
使用 直流脈沖電源 時，頻率建議20-100 kHz，減少電弧放電（＜5次/小時）。
安全規范：
粉塵防控：加工區配置濕式除塵系統（粉塵濃度＜30 g/m3），符合OSHA標準。
廢料處理：報廢靶材按重金屬廢料處理，禁止直接填埋（參照EPA 40 CFR 261）。
圓柱鈦靶材憑借其高致密性與工藝適應性，在半導體（如5 nm節點TiN阻擋層）和超精密光學領域不可替代。相較于鈦管靶，其材料利用率低約20%，但更適合小尺寸高精度鍍膜（如Φ200 mm晶圓）；對比鎳靶塊，鈦靶的耐高溫性（熔點高213℃）和膜層硬度（TiN硬度達2000 HV）優勢顯著。在高端應用中，需選擇HIP工藝制備的納米晶靶材（晶粒≤15 μm），并配合離子注入輔助沉積，可將膜層缺陷密度降至≤102/cm2，滿足航空航天級器件的可靠性要求。
