目前鈦棒、鈦絲用在小型部件上比較多，可望以后能在日用品及醫(yī)療器具方面有所發(fā)展。

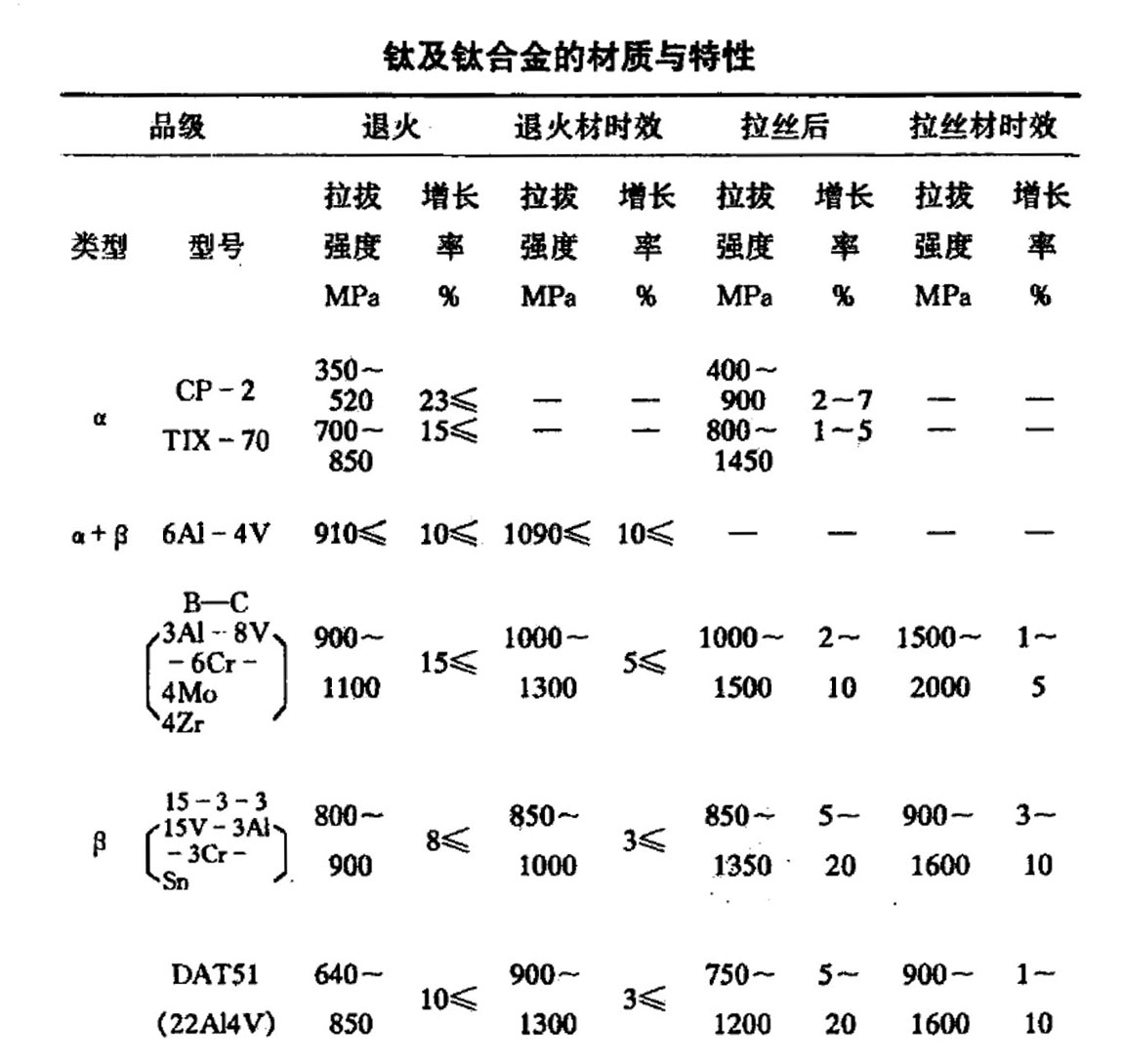

鈦棒、鈦絲材由于它的高耐蝕性、高強(qiáng)度、非磁性等綜合特性非常出色，已受到人們高度重視，凱澤金屬結(jié)合多年鈦合金材料的生產(chǎn)、銷售，將鈦及鈦合金的材質(zhì)、特性等資料，整理如下，見下表。

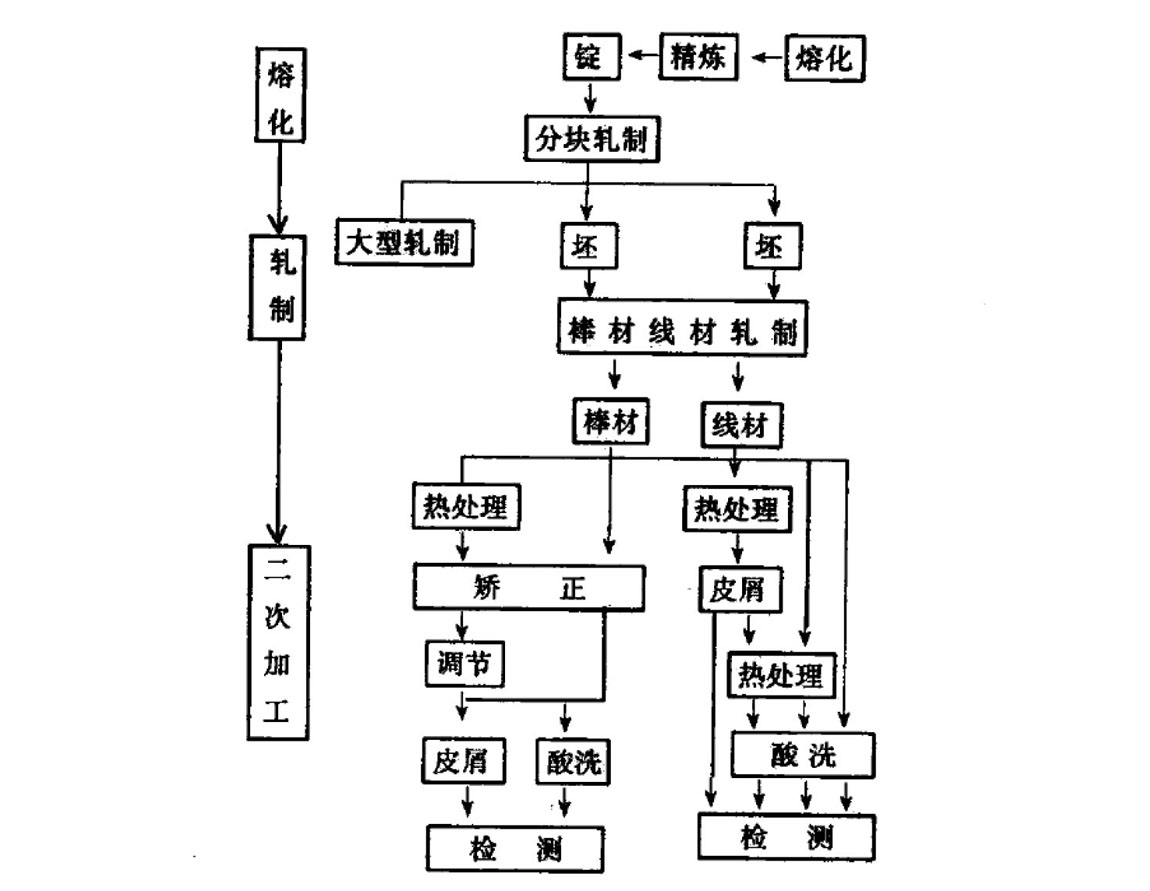

鑄塊通過熱壓延形成絲材、棒材，然后進(jìn)行熱處理、酸洗、拉拔、清除被膜、驗收等工序廠出給用戶，見圖1。用戶用這些棒材、絲材制品經(jīng)拉絲、拉拔、壓鑄、切削加工等工序后制成螺絲、彈簧、纜繩等各種產(chǎn)品。
1、軋制
作為鈦的軋制設(shè)備，通常采用并列式或越野式棒磨機(jī)，絲材磨機(jī)主要為中繼式。目前已有了連續(xù)式高速磨機(jī)。
由于鈦具有與普通鋼不同的性質(zhì)，軋制時必須配備與鋼不同的設(shè)備，采用不同的操作方法。棒材、絲材軋制應(yīng)注意以下幾點(diǎn)；
1）導(dǎo)熱系數(shù)小，加熱時間長；
3）塑性變形能力差，加工溫度范圍狹窄；
4）熱變形阻抗高，加工時需要高負(fù)荷。
棒絲材軋制設(shè)備，能軋制出最新的棒材與絲材。具備的特點(diǎn)：一是從粗軋到精加工為單桿連續(xù)軋制方式，能獲得無缺陷的表面質(zhì)量；二是絲材的加工軋制機(jī)配置有塊狀磨機(jī)，材料整體溫度均勻，生產(chǎn)效率高；三是軋制后的冷卻設(shè)有通風(fēng)冷卻自然冷卻、通風(fēng)柜緩冷、筒內(nèi)緩冷，根據(jù)需要采取優(yōu)良的冷卻方式。
鈦與普通鋼相比，熱塑性變形功能差，軋制加工溫度范圍狹窄。因此，鈦軋制時，加熱溫度管理及軋制中防止材料溫度下降極為重要。加熱爐有頂推式和步進(jìn)式連續(xù)加熱爐等，但多采用步進(jìn)式連續(xù)加熱爐。這種爐依靠變更坯間隔、間距便能非常容易地改變溫度設(shè)定，還可作撓性操作，通過四面加熱得到良好的均熱度，而且燃料單耗低。
棒材、絲材的熱軋，是將高溫加熱的還坯裝在軋制輾下壓入孔型槽溝內(nèi)成形。孔型分幾個類型。
棒材、絲材軋制孔型主要分粗軋、間軋、精軋孔型。粗軋是通過加熱將還進(jìn)行初鍛與矯正變形，粗軋的孔型方式，一般有菱－角法與箱式法。間軋、精軋的孔型方式采用了圓、橢圓法和角－橢圓法。角－橢圓法與圓－橢圓法比較，是一種能獲得大斷面的良好的孔型法。但容易產(chǎn)生皺紋，還會在橢圓孔型45°轉(zhuǎn)角處產(chǎn)生刮痕等現(xiàn)象。目前圓－橢圓法較為普及。
2、熱處理
棒材、絲材軋制材料需要進(jìn)行熱處理。鈦、鐵合金根據(jù)需要實施退火、熔化和時效處理等熱處理。鈦合金退火處理是
為了使其組織結(jié)構(gòu)穩(wěn)定，產(chǎn)品規(guī)格穩(wěn)定，提高切削性能和機(jī)械性能。α合金退火在α領(lǐng)域加熱，在平衡狀態(tài)下使α相恢復(fù)、再結(jié)晶，常溫冷卻。在這種情況下，根據(jù)冷卻速度的變化，采用驟冷或緩冷均可。
α-β合金的熔體處理在β變態(tài)點(diǎn)下，即在混合組分中加熱進(jìn)行。β合金的熔體處理與退火處理相同，在規(guī)定溫度范圍內(nèi)實施，但β粒子的粗化是必須引起注意的一點(diǎn)。
熔體處理是為了強(qiáng)化，從并非穩(wěn)定（非平衡）的β相析出微細(xì)的α相。
鈦絲材的熱處理設(shè)備，按用途區(qū)分為熔體處理設(shè)備的多輾型與線卷型，多輾型是將絲材以直線狀進(jìn)行熱處理，在保障產(chǎn)品質(zhì)量方面具有很多長處，但不易實現(xiàn)自動化生產(chǎn)率比較低。線卷型可以自動化，生產(chǎn)率高，但線圈內(nèi)部加熱后冷卻速度較慢。
絲材退火設(shè)備，有間歇式加熱爐，STC爐及連續(xù)加熱爐。在多品種處理但數(shù)量不大時，一般使用老式錐體型間歇爐、STC爐的較多。
3、去皮屑加工
徹底清除棒材、絲材表面皮屑，需要進(jìn)行剝皮加工。其方法有旋管剝皮法與絲材表面全周超硬旋轉(zhuǎn)刀切削法，后一種比較普及，表面精度好，效能高。拉削切割直徑為0.2~0.4mm。
4、產(chǎn)品質(zhì)量保證
對鈦棒材、鈦絲材分為驟冷加工、溫加工和熱加工及鍛造加工。鈦、鈦合金棒材、絲材的檢測大致區(qū)分為破壞性檢測（機(jī)械性能、硬度、宏觀組織、微觀組織等）與非破壞性檢測（目視檢測、螢光探傷、渦流探傷、超聲波探傷等）。
檢測、試驗的目的是把生產(chǎn)工藝的管理與產(chǎn)品質(zhì)量聯(lián)系起來處理好中問環(huán)節(jié)與最終制品的質(zhì)量保證。
相關(guān)鏈接
