高重頻激光加速靶材瓶頸突破路徑：超薄液體薄膜靶的全鏈條創新研究 —— 聚焦高精度表征系統構建,黏性主導的厚度分布理論構建與百納米級液膜制備突破，剖析其在半導體檢測,無損檢測等領域的應用價值

粒子加速器是人類探索微觀物質結構的重要工具，也是支撐國民經濟與科技發展的關鍵設施[1,2].相較于體型龐大、成本高昂的傳統加速器，超短超強激光與物質相互作用能夠產生超過100 GV/m的超高加速梯度，可以在微米尺度內加速高能電子[3]乃至質子[4]、重離子[5,6]，也伴隨產生覆蓋太赫茲到伽馬波段的高亮度輻射[7]，展現出小型化、脈寬短、瞬態流強高等優勢，在腫瘤放療[8]、無損檢測[9]、材料科學[10]等領域具有重大應用潛力.然而,一個長期存在的瓶頸是單次激光打靶產生的粒子數或光子通量有限，實現相關應用亟需提高激光打靶的重復頻率以提升粒子束流強度與輻射平均通量.傳統的固體薄膜靶材制備效率低下，且在真空腔內的切換速度和容量有限，無法滿足高重頻連續打靶的需求[11].發展以高重頻連續靶材為核心的新型技術路線勢在必行.

在眾多解決方案中，液體薄膜憑借其可流動更新、無機械切換、幾乎無碎屑等天然優勢，被視為實現高重頻連續打靶最具潛力的技術路徑之一[12].目前,國際上已陸續報道基于液膜靶的質子加速[13]、中子產生[14]、高次諧波輻射[15]等重要進展，展現出良好的應用潛力.盡管如此，液體薄膜靶(liquid sheet target,LST)的研究仍處于萌芽狀態，發展高性能LST仍面臨著諸多理論與技術的挑戰:(1)亞微米級液膜的制備與實時表征技術尚不成熟，厚度、平整度、指向性與法向位置等關鍵參數缺乏原位、在線監測手段，這些參數的穩定性直接影響激光加速產生束流的效率及品質;(2)厚度是激光離子加速中尤為重要的指標，而液膜形成機制，特別是黏性效應下的厚度分布理論尚未完善，制約了對復雜流體動力學環境下液膜厚度的精確預測與主動調控;(3)面對迅速增長的液膜應用需求，國內在該方向研究起步較晚,液膜靶在真空環境下的高壓液體密封、精密對準、系統集成等方面仍存在瓶頸,解決工程技術的難題是提升我國在激光加速器前沿競爭力的必經之路.本文綜述了北京大學針對上述挑戰，在超薄連續LST研究方面的創新成果，并在此基礎上，對未來的發展和可能的前沿應用進行了展望，以期為該領域的后續研究提供參考，更好地發揮超薄連續液體薄膜的潛力和價值.

1、液體薄膜的原位表征

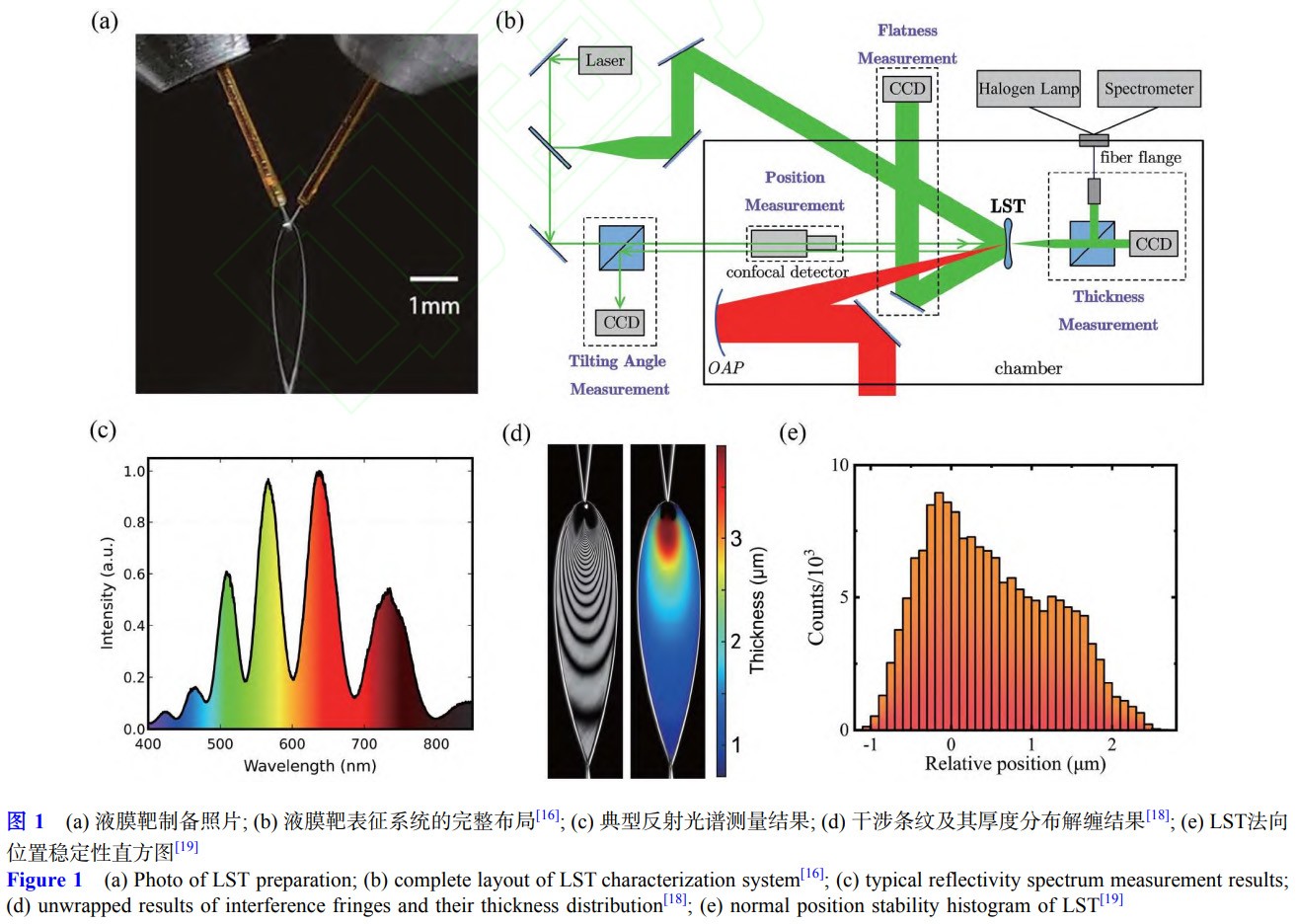

處于流動狀態的液體薄膜通常由兩束高速液體射流對撞形成，如圖1(a)所示.這樣的液膜是完全懸空自支撐存在的，且不可承受應力，因此需要實時在線的原位非接觸表征.北京大學針對液膜的典型特征和關鍵參數，研發了完備的LST原位在線表征系統，包括厚度、平整度、空間位置和指向性四大部分，其整體布局如圖1(b)所示[16].厚度和平整度是激光加速靶材尤為重要的指標，它們會強烈地影響激光與靶相互作用時的不穩定性、預等離子體狀態等，繼而影響加速的物理機制和離子能量[17].對于微米級的液體薄膜,我們采用反射光譜法測量其厚度.其核心優勢在于緊湊的光纖集成設計與高效的實時測量能力.系統采用梅花狀排布的一體式七芯光纖結構白光經中心單芯光纖傳輸后，與外圍六芯光纖合束，通過光學系統聚焦至液體薄膜靶表面;薄膜反射光由外圍6根光纖收集傳輸至光譜儀完成信號采集.該設計無需分立光學元件，兼具結構緊湊、輕便易移植的特點.合束部位集成了真空饋通結構，可以實現從真空腔外向腔內的饋入.圖1(c)為典型的液膜反射光譜測量結果，縱坐標為光譜的歸一化強度，理論分析表明，反射光譜的振蕩頻率在波數空間為v(k,h)=nh/π，將其變換到傅里葉空間就可以分離有效信號和噪聲，并解出相應的厚度，測量精度達0.5%，解譜速度支持10Hz的實時測量.在圖1(b)中，斜入射液膜的綠色光束代表用于平整度或厚度分布測量的平行單色光，其測到的典型干涉條紋如圖1(d)所示，通過特定的算法對其相位解纏可以得到液膜厚度的相對分布  [18].結合反射光譜法所測的單點絕對厚度,即可得到液膜整體的二維厚度分布.北京大學首次使用這種快速方法給出液膜的二維厚度信息,對于LST實時在線的診斷具有重要價值,也為液膜厚度理論的研究奠定了實驗基礎.

除了厚度與平整度外，液膜的法向位置與指向性也舉足輕重.激光與液膜的高效耦合是實現高光強激光加速的關鍵因素,這就需要精確地測量靶材所處的空間位置,且振動幅度遠小于瑞利長度,才能保證激光與靶重頻相互作用的穩定性.通過共聚焦距離傳感器和靶后相機聯合測量以確保液膜平面與激光焦平面重合,并通過頻譜分析研究了法向振動幅度與制膜參數和流體不穩定性的依賴關系,對振動源和擾動源進行抑制與優化,使得 10分鐘內LST振動振幅的半高全寬約為 2  μm,遠小于一般聚焦中的激光瑞利長度(約數十微米),如圖1(e)直方圖所示  [19].至于指向性,激光加速產生的離子通常垂直于薄膜的表面發射,在用磁鐵收集和運輸離子的應用中,靶材的正確方向對于設計的束流傳輸至關重要  [20].目前尚無能夠集成在靶腔內測量薄膜指向性的方法.對于傳統的固體薄膜靶材,通常的做法是利用機械固定裝置將靶的角度擺正;但這對于懸空自支撐的液體薄膜靶不適用.我們使用偏振依賴的分束立方消除元件表面反射光對低反射率薄膜回光的干擾,實現薄膜指向性診斷和超薄厚度測量一體化功能,同時針對液膜實現局部精確膜面平整度調控.

表1總結了LST表征系統的典型參數,該系統為液膜靶的關鍵參數提供了在線的高精度原位診斷能力.同時,測量結果表明,本文所研制的液膜靶的厚度、平整度以及各項參數的時間穩定性均達到了可應用于激光加速器的基本要求.

表1北京大學LST表征系統特征參數總結

2、液膜厚度理論模型與超薄液膜制備

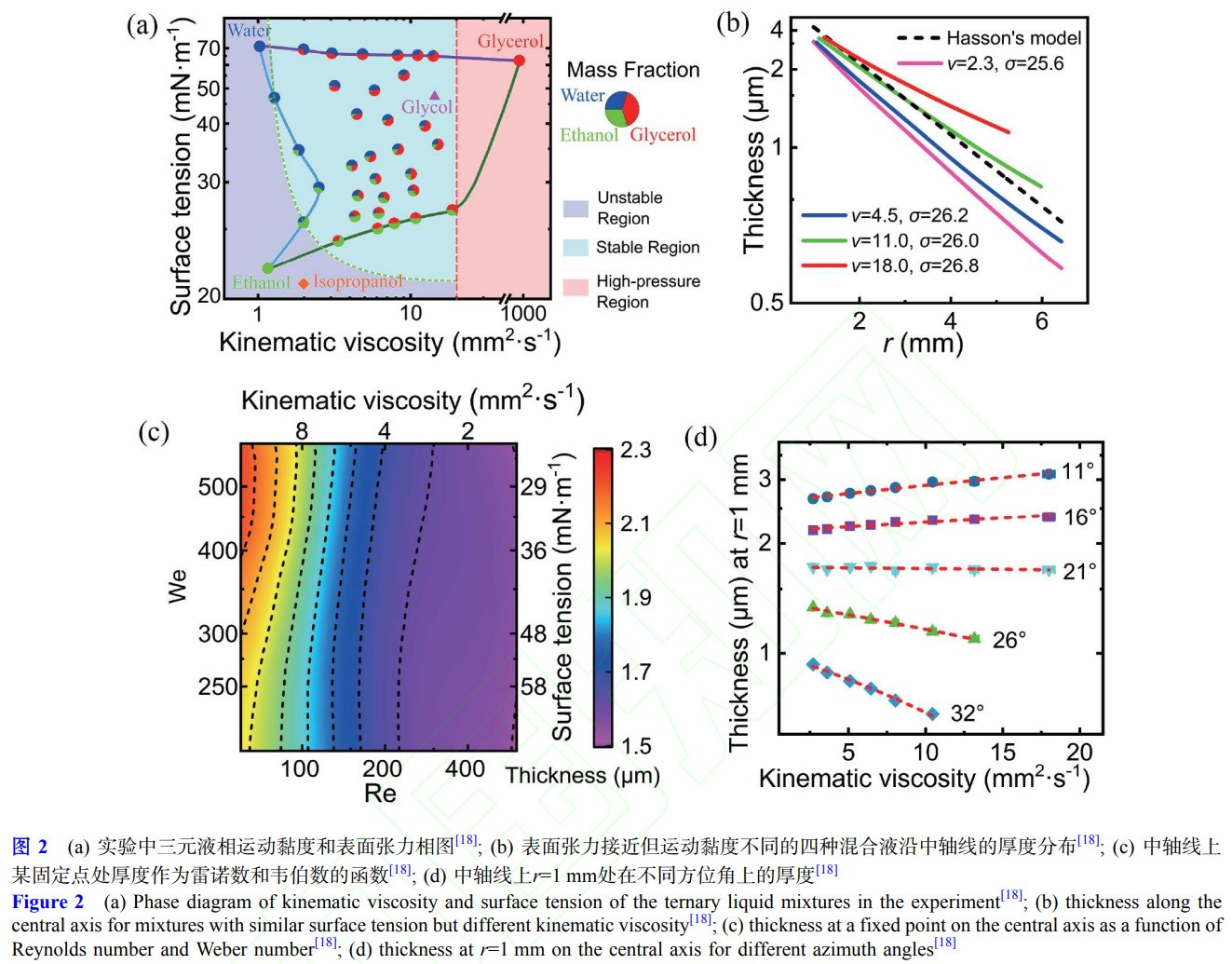

在對液膜充分表征的基礎上,就應更好地理解乃至操控液膜.液體薄膜自近兩百年前被研究者關注以來,已廣泛應用于火箭發動機、消防、農業噴灑、生物材料、化學反應器等領域  [21～23],并隨之誕生了大量描述液膜形成的動力學過程及其厚度的有關理論  [24～30].然而,目前尚無任何一個理論成功囊括了黏性效應,因此理論總是與實驗有一定偏差.我們提出了三元液相的實驗方法,即使用水、乙醇、丙三醇三種液體,在黏度張力相圖上三者兩兩間曲線的閉合區域內,黏度和張力可通過質量配比實現獨立連續可調,如圖 2(a)所示  [18].圖2(b)揭示了液膜中軸線上的厚度隨黏度的增大而增加,并且隨著距離的增加這種效果更加顯著,其中四種混合物具有接近的表面張力,但黏度不同.由此可見,黏度對于液膜厚度有著不可忽略的作用.圖 2(c)中則對比了表面張力和黏度的作用效果差異,其中液膜的等厚線梯度幾乎完全沿著黏度的方向,這說明表面張力對厚度的影響相比黏度可以忽略,因而在圖2(d)中以黏度作為獨立的自變量,繪制了在 r固定時不同方位角下的厚度隨著黏度的變化,并首次觀察到在更大的方位角上,厚度隨黏度增大反而減小.

圖3用簡單的圖像描述了黏性效應發生的物理原因:在小方位角上,徑向速度隨著方位角增大而減小,該速度梯度是黏性力發生的主要原因.在黏滯作用下小方位角的液體微元將動量傳遞到大方位角下,小方位角減速,而由于流量守恒,其厚度變厚.大方位角變薄的現象則由質量輸運引起,這是因為在大方位上徑向速度的角向梯度更大,受到的黏性力更大,黏性力會對有限元產生扭矩,這就導致了角向速度的產生,繼而產生角向質量從大方位角向小方位角輸運.

基于三元液相的實驗方法和納米精度的厚度測量,以及對液膜動理學的深刻認識,我們從納維-斯托克斯方程出發,通過嚴格的理論推導建立了精確描述液膜厚度分布的數學模型  [18].

其中,形狀因子  a(?)描述了黏性效應的角分布特征,而運動黏度v、位置r和流量Q決定了每個角度上黏性效應的強度.其中的物理也非常明確:更大的r意味著更充分的動量和質量交換，導致更強的黏性效應;更大的Q則相反，對應了更短的相互作用時間從而減弱了黏性效應.正因如此，隨著微米尺度射流對撞成膜、亞微米厚度液膜應用的迅速增長，流量對于液膜的重要性也凸顯出來，以往模型中認為的厚度與黏度v和流量Q無關的近似已經不適用于如今的很多應用.在這種情況下，經典模型與實驗的偏差可能高達160%，而我們的模型誤差則在5%以內.同時，三元液相方法通過黏度調控大幅增強了液膜厚度的操控能力，我們通過大量實驗探索，優化溶液組分以平衡液膜厚度、尺寸和穩定性，成功制備了在錯位對撞下液膜偏轉60°的超薄液膜，厚度為238 nm,是當時國際上最薄的對撞液膜[16].

表2總結了截至2025年國際上報道的超薄液膜的制備水平.在噴嘴尺寸不同時，相同位置處的液膜厚度hxD2，但由于液膜形狀更小，因此要考慮液膜長度LxDu2.在射流直徑更小的情況下，應按照雷諾數恒定來計算流速u的增大，因為這是限制流量上限、保持液膜穩定性的衡量標準.由Re  ∝  Du j 可得,射流速度與直徑成反比例關系，因此  L ∝  D，考慮最薄厚度hxL-1，綜合得到hxD.也就是說，在同樣的實驗條件下，射流直徑減小，厚度應當同比例減小.因此，本文定義歸一化厚度h=h/D，其中D為等效水力直徑從表2可以看到，北京大學在黏性厚度理論指導下使用三元液相方法將國際上液膜的最薄歸一化厚度降低至一半以下，具有顯著優勢，也為液膜厚度進入百納米以下的區間提供了可能，以適應諸如光壓穩相加速、相對論自透明等更先進的加速機制.

表2國際上超薄液膜制備水平總結

3、超薄液膜的應用前沿

連續流動的液膜作為懸空自支撐的超薄液體介質，除了在激光加速器中極具價值，其無邊界的特性使得水輻解、氫鍵強化等超快物理化學和結構生物學的研究成為可能[35~37]追求穩定的極致薄膜是這類應用的重要需求，我們提出的液膜厚度理論和三元液相方法為進一步開拓超薄液膜在基礎研究和先進技術的前沿應用奠定了基礎.射流對撞作為一種非常有效的霧化和混合方法，還廣泛應用于航空航天和化學反應器等領域，這一類應用所關注的霧化特性、混合效率都與液膜的厚度有關，對液膜對撞動力學更深入的描述可以更好地預測霧化的液滴尺寸和理解微觀混合的反應機理.

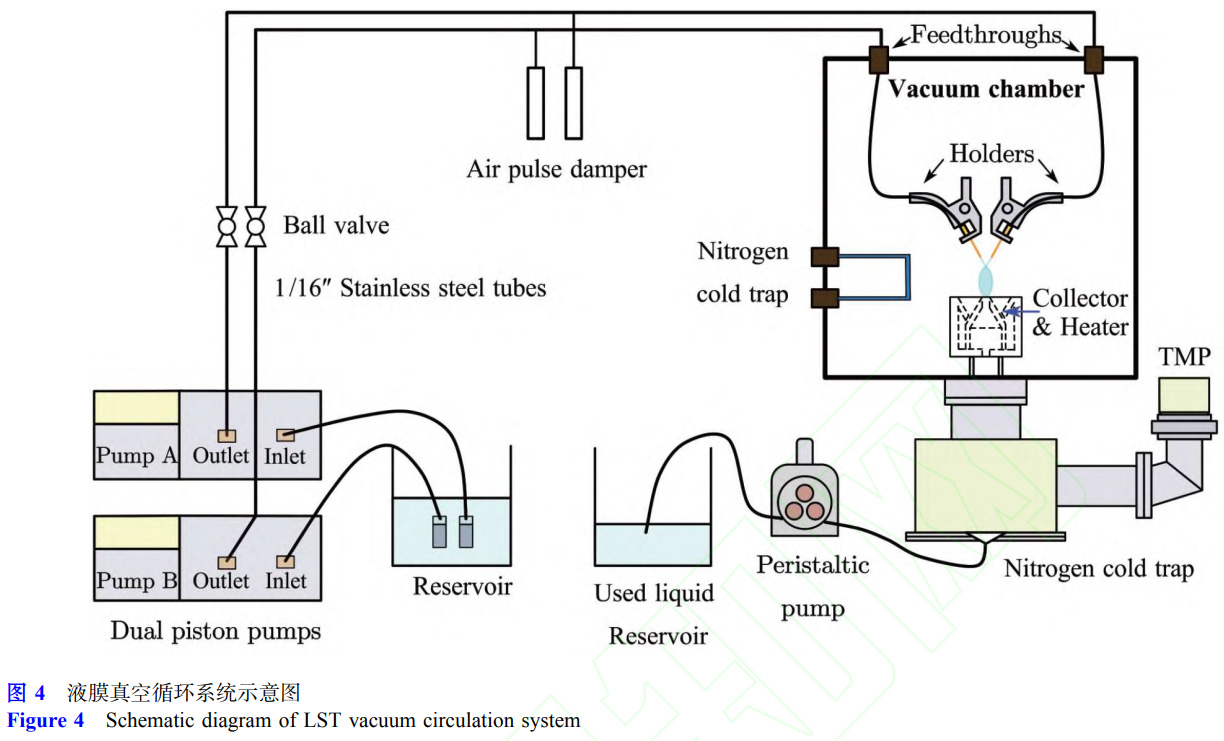

在激光加速器領域，北京大學基于準太瓦飛秒激光進行了液膜打靶實驗，激光峰值光強可達10  17 W/cm 2,打靶重頻為10 Hz.液膜重頻打靶與傳統激光打靶實驗的最大差別在于液膜需要從腔外不斷供液，廢液還需要排出腔外，同時液膜還在腔內不斷揮發和迅速降溫.圖4展示了液膜真空循環系統的示意結構，兩路獨立驅動的射流經過閥門和脈沖阻尼器饋入真空腔，在腔內對撞成膜后，由特制的收集裝置和加熱器將液體排出腔外并可進行循環

基于上述實驗平臺，北京大學已開展激光加速研究，獲得了數百keV的電子加熱與離子產生.這種超高劑量率的重頻粒子源可用于FLASH放療、離子注入及離子輻照改性等應用.此外，激光加速過程同步產生的高亮度輻射源為滿足先進光源的廣泛需求提供了新路徑.面對半導體芯片行業新一代器件尺寸接近原子級別所帶來的分辨率、精度與測量速度挑戰[38]，我們拓展了液膜打靶的應用范圍，將實驗平臺用于研發低成本、高亮度微焦點X射線源，實現了15μm焦點尺寸的硬X射線輸出，其刀邊成像測量結果如圖5所示.該微焦點X射線源除半導體精密檢測外，在高分辨無損檢測領域亦具廣泛應用潛力，例如航空航天領域發動機葉片微裂紋與復合材料氣孔的快速檢測、新能源領域電池內部電極/電解液界面的原位觀測、軍工與考古領域彈藥填充質量評估與文物內部結構非破壞性分析，以及超導技術中線圈繞制缺陷的高靈敏度診斷.未來,我們還將探索新型液膜構型與材料體系[39]，開發基于液膜靶的水窗波段軟X射線源和EUV光源，以支撐生物醫學成像、先進光刻等重要應用.值得強調的是，隨著激光重頻提升至100kHz量級，基于液膜靶的輻射源實驗有望將光子通量提高2~3個數量級，為低成本、高亮度、微焦點的新型先進光源奠定基礎.

4、總結與展望

超薄液體薄膜靶技術為高重頻激光加速中的靶材瓶頸提供了極具前景的解決方案.本文系統介紹了北京大學在液膜靶制備、原位表征與厚度理論等方面的系列創新工作:(1)研發了集成厚度、平整度、位置與指向性測量的原位在線表征系統，實現了液膜關鍵參數的實時監控與精準解析;(2)通過三元液相方法建立了包含黏性效應的厚度分布理論模型，為液膜厚度的主動調控奠定了理論基礎，并在國際上率先制備出歸一化厚度低于5的超薄液膜，推動了液膜厚度進入百納米級范疇;(3)基于飛秒激光實現了液膜高重頻打靶,將其用于激光粒子加速器和激光等離子體光源的研究.

盡管液膜靶研究已取得顯著進展，未來仍面臨諸多挑戰與發展機遇.首先，推動液膜靶在激光質子治療、中子源、輻射光源等領域的應用示范,加速其從實驗室走向實際應用是核心目標;其次,進一步減薄液膜厚度并提高其穩定性，發展針對亞100nm液膜的制備技術對于激光加速器的高能輸出具有重要意義;最后，加強跨學科合作，探索液膜在化學合成、生物成像、能源材料等新興領域的應用潛力.可以預見,隨著液膜制備技術的不斷突破與理論模型的日益完善，超薄液體薄膜靶將在高重頻激光加速器及相關前沿領域發揮越來越重要的作用，為小型化、高性能加速器和先進光源的發展提供關鍵技術支持.

參考文獻

[1] Collaboration A. Observation of a new particle in the search for the standard model Higgs boson with the ATLAS detector at the LHC. Phys Rev X,2012,11:021049

[2] Holler M, Guizar-Sicairos M, Tsai E H R,et al. High-resolution non-destructive three-dimensional imaging of integrated circuits. Nature,2017,543:402-406

[3] Gonsalves A J, Nakamura K, Daniels J,et al. Petawatt laser guiding and electron beam acceleration to 8 GeV in a laser-heated capillary discharge waveguide. Phys Rev Lett,2019,122:084801

[4] Ziegler T, Gothel I, Assenbaum S, et al. Laser-driven high-energy proton beams from cascaded acceleration regimes. Nat Phys, 2024, 20: 1211-1216

[5] Ma W J, Kim I J, Yu J Q,et al. Laser acceleration of highly energetic carbon ions using a double-layer target composed of slightly underdense plasma and ultrathin foil. Phys Rev Lett,2019,122:014803

[6] Wang P, Gong Z, Lee S G,et al. Super-heavy ions acceleration driven by ultrathort laser pulses at ultrahigh intensity. Phys Rev X, 2021, 11:021049

[7] Shou Y, Wang P, Lee S G,et al. Brilliant femtosecond-laser-driven hard X-ray flashes from carbon nanotube plasma. Nat Photon,2023,17:137-142

[8] Kroll F, Brack F E, Bernert C, et al. Tumour irradiation in mice with a laser-accelerated proton beam. Nat Phys, 2022, 18: 316-322

[9] Orji N G, Badaroglu M, Barnes B M, et al. Metrology for the next generation of semiconductor devices. Nat Electron, 2018, 1: 532-547

[10] Daido H, Nishiuchi M, Pirozhkov A S. Review of laser-driven ion sources and their applications. Rep Prog Phys, 2012, 75: 056401

[11] Prencipe I,Fuchs J,Pascarelli S,et al. Targets for high repetition rate laser facilities: needs, challenges and perspectives. High Pow Laser Sci Eng,2017,5:e17

[12] Peng Z Y, Cao Z X, Gao Y, et al. Application of liquid film targets in laser-driven radiation sources and laser ion acceleration(in Chinese). High Power Laser Particle Beams,2022,34:081003[彭梓洋,曹正軒,高營,等.液體薄膜靶在激光驅動輻射源和激光離子加速中的應用.強激光與粒子束,2022,34:081003]

[13] Streeter M J V,Glenn G D,Dilorio S,et al. Stable laser-acceleration of high-flux proton beams with plasma collimation. Nat Commun,2025,16:1004

[14] Stuhl L, Varmazyar P, Elekes Z,et al. Continuous high-yield fast neutron generation with few-cycle laser pulses at 10 Hz for applications. Phys Rev Res,2025,7:023137

[15] Cavagna A, Eder M, Chowdhury E,et al. Continuous relativistic high-harmonic generation from a kHz liquid-sheet plasma mirror. Opt Lett, 2025,50:165

[16] Peng Z, Cao Z, Liu X,et al. A comprehensive diagnostic system of ultra-thin liquid sheet targets. High Pow Laser Sci Eng, 2024, 12: e26

[17] Macchi A, Borghesi M, Passoni M. Ion acceleration by superintense laser-plasma interaction. Rev Mod Phys, 2013, 85: 751-793

[18] Peng Z, Liu X, Song Z Y,et al. Thickness model for viscous impinging liquid sheets. J Fluid Mech, 2025, 1014: R3

[19] Cao Z, Peng Z, Shou Y,et al. Vibration and jitter of free-flowing thin liquid sheets as target for high-repetition-rate laser-ion acceleration. Front Phys,2023,11:1172075

[20] Zhu J G, Wu M J, Liao Q, et al. Experimental demonstration of a laser proton accelerator with accurate beam control through image-relaying transport. Phys Rev Accel Beams, 2019, 22: 061302

[21] Oefelein J C, Yang V. Comprehensive review of liquid-propellant combustion instabilities in F-1 engines. J Propulsion Power, 1993, 9: 657-677

[22] Baber R, Mazzei L,Thanh N T K,et al. Synthesis of silver nanoparticles using a microfluidic impinging jet reactor.J Flow Chem, 2016,6:268-278

[23] Visser C W, Kamperman T, Karbaat L P, et al. In-air microfluidics enables rapid fabrication of emulsions, suspensions, and 3D modular(bio)materials. Sci Adv,2018,4:eaao1175

[24] Hasson D, Peck R E. Thickness distribution in a sheet formed by impinging jets. AIChE J, 1964, 10: 752-754

[25] Ibrahim E A, Przekwas A J. Impinging jets atomization. Phys Fluids A-Fluid Dyn, 1991, 3: 2981-2987

[26] Choo Y J, Kang B S. Parametric study on impinging-jet liquid sheet thickness distribution using an interferometric method. Exp Fluids, 2001, 31:56-62

[27] Bush J W M, Hasha A E. On the collision of laminar jets: fluid chains and fishbones. J Fluid Mech, 2004, 511: 285-310

[28] Li R,Ashgriz N. Characteristics of liquid sheets formed by two impinging jets. Phys Fluids,2006,18:087104

[29] Lu J,Corvalan C M.Influence of viscosity on the impingement of laminar liquid jets. Chem Eng Sci,2014,119:182-186

[30] Majumdar N,Tirumkudulu M S. Dynamics of radially expanding liquid sheets. Phys Rev Lett,2018,120:164501

[31] Morrison J T,Feister S, Frische K D,et al. MeV proton acceleration at kHz repetition rate from ultra-intense laser liquid interaction. New J Phys,2018,20:022001

[32] Fule M, Kovács A P, Gilinger T, et al. Development of an ultrathin liquid sheet target for laser ion acceleration at high repetition rates in the kilohertz range. High Pow Laser Sci Eng, 2024, 12: e37

[33] Galinis G, Strucka J, Barnard J C T, et al. Micrometer-thickness liquid sheet jets flowing in vacuum. Rev Sci Instruments, 2017, 88: 083117

[34] Crissman C J,Mo M,Chen Z,et al. Sub-micron thick liquid sheets produced by isotropically etched glass nozzles. Lab Chip,2022,22:1365-1373

[35] Loh Z H,Doumy G,Arnold C,et al. Observation of the fastest chemical processes in the radiolysis of water. Science,2020,367: 179-182

[36] Yang J,Dettori R, Nunes J P F,et al. Direct observation of ultrafast hydrogen bond strengthening in liquid water. Nature,2021, 596: 531-535

[37] Li S, Lu L, Bhattacharyya S,et al. Attosecond-pump attosecond-probe x-ray spectroscopy of liquid water. Science,2024,383:1118-1122

[38] Withers P J, Bouman C, Carmignato S,et al.X-ray computed tomography. Nat Rev Methods Primers,2021,1:18

[39] Ma W. Science and technologies in targets for laser accelerators(in Chinese).Chin Sci Bull,2023,68:1047-1053[馬文君.激光加速器中的靶科學與技術.科學通報,2023,68:1047-1053]
