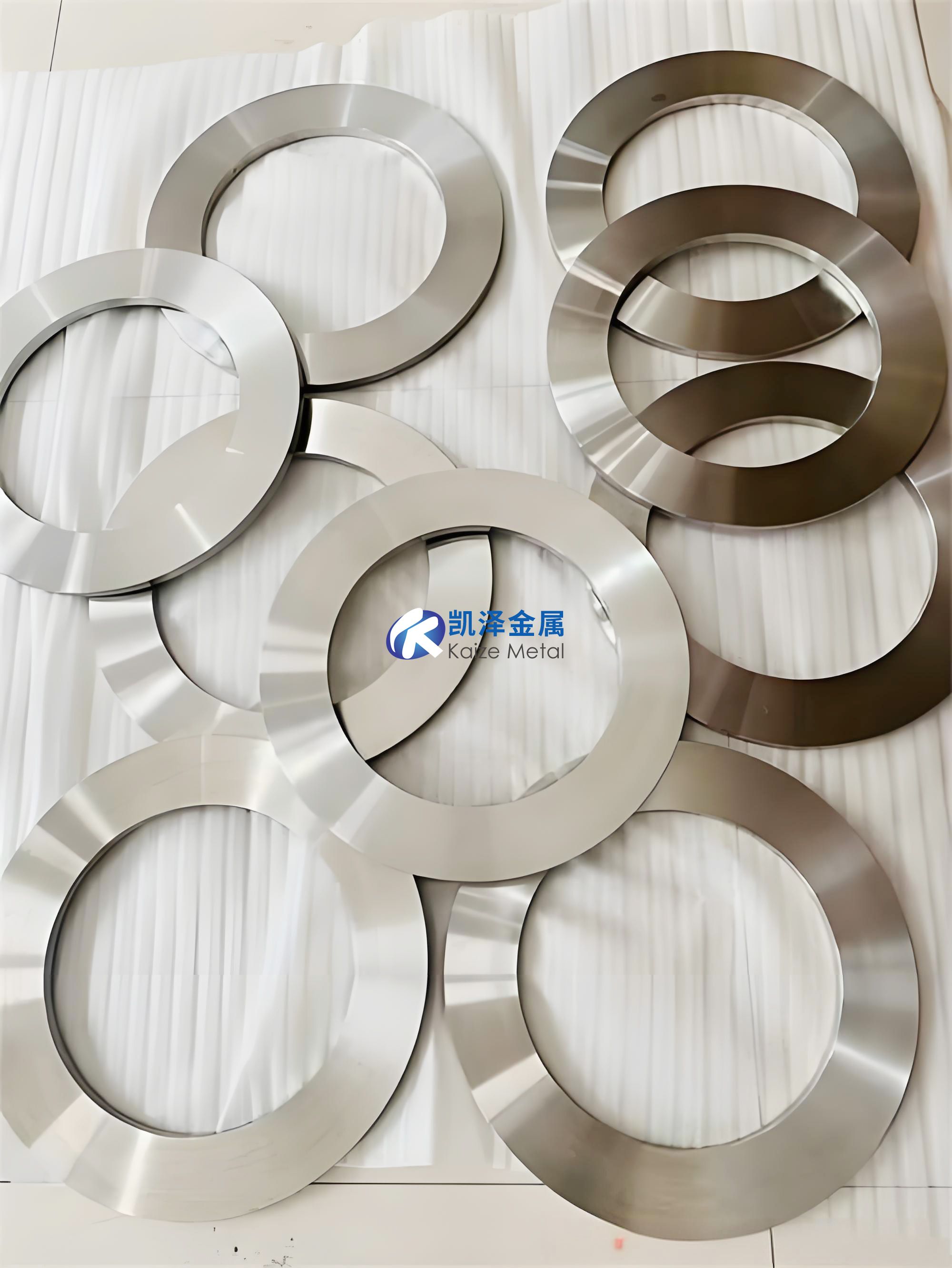

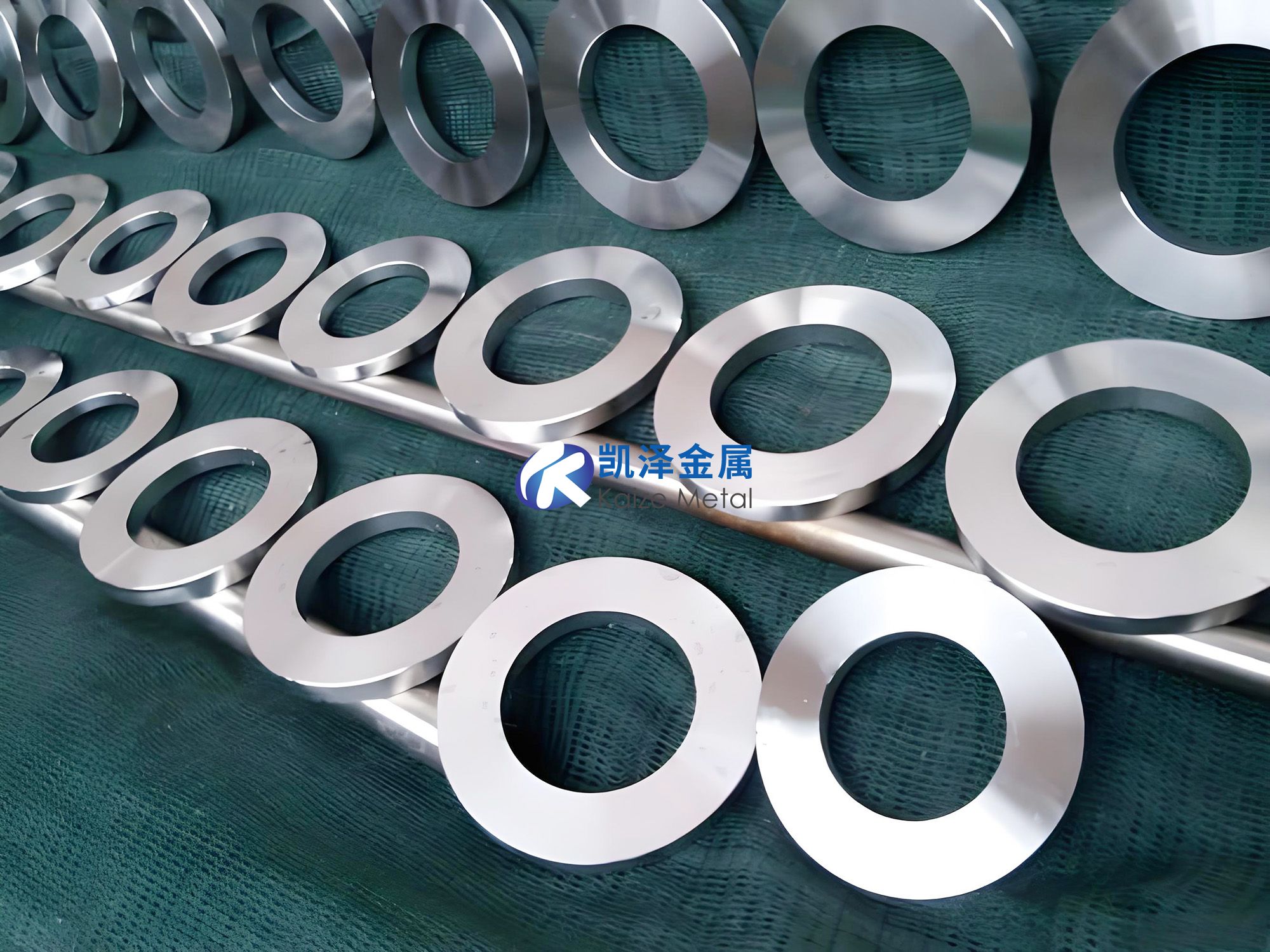

在石油化工這一對材料可靠性要求極為嚴苛的領域，鈦合金環鍛件正扮演著愈發關鍵的角色。這類通過鍛造工藝制成的環形鈦材毛坯，憑借其卓越的耐腐蝕性、高比強度及良好的綜合力學性能，已成為解決高溫、高壓、強腐蝕工況下設備核心部件長效安全運行的“關鍵一環”。它不僅是實現裝備輕量化、延長檢修周期、提升經濟效益的重要材料，更是保障深海、高含硫等極端油氣資源得以安全開發的核心基礎部件。
一、 定義與核心材質
定義
石油化工用鈦合金環鍛件，特指通過鍛造（自由鍛、軋環等）工藝制成的，主要用于制造油氣開采、化工生產及海洋工程裝備中關鍵承壓、密封及連接部件的環形鈦合金中間坯料。作為毛坯，它需經過后續的精密機械加工、熱處理，最終成為法蘭、管箍、密封環、壓力容器殼體段等直接裝配的成品零件。
主要材質與牌號
石化領域鈦環的選材，首要考量是在特定腐蝕介質中的長期穩定性，其次才是強度和工藝性，形成了以耐蝕性為導向的材料體系。
| 類別 | 典型牌號 (國標/美標) | 核心特性與選材目的 | 主要應用方向 |
| 工業純鈦 | TA1, TA2 (對應美標Gr1, Gr2) | 塑性、成型性、焊接性極佳，在氧化性及中性介質（如海水、含氧淡水、氯堿）中耐蝕性優異，是性價比最高的耐蝕鈦材。 | 海水冷卻系統法蘭、氯堿工業容器襯環、一般化工介質輸送管道連接件。 |
| 耐蝕鈦合金 | TA9 (Ti-0.2Pd / Gr7)
TA10 (Ti-0.3Mo-0.8Ni / Gr12) | 通過添加貴金屬Pd或Mo、Ni，顯著提升在還原性酸（如鹽酸、稀硫酸）及高溫高氯環境中的耐蝕性，特別是抗縫隙腐蝕能力，用于最苛刻的化工環境。 | 強腐蝕性反應器（如PTA氧化反應器）的法蘭與密封環、含高濃度鹵化物介質的泵閥連接部件。 |
| 中高強度α+β鈦合金 | TC4 (Ti-6Al-4V / Gr5) | 兼顧良好的耐海水/化工介質腐蝕性與較高的強度（抗拉強度≥895 MPa），比強度高，適用于承受較大結構載荷的部件。 | 深海采油樹閥體法蘭、高壓管匯連接環、兼具耐蝕與承重需求的平臺結構件。 |
二、 關鍵性能特點
石化領域對鈦合金環鍛件的性能要求，核心圍繞 “極致耐蝕”、“高壓承載”與“長效可靠”。
全面且卓越的耐腐蝕性能：這是最核心的指標。鈦環必須能長期抵抗石油化工環境中復雜的介質腐蝕，包括：
氯離子腐蝕：海水、地層水、工藝介質中的Cl?。
硫化氫/二氧化碳腐蝕：高含硫、高含CO?油氣田環境中的H?S和CO?腐蝕。
有機酸及化學試劑腐蝕：如精對苯二甲酸（PTA）生產裝置中的醋酸、溴化物等。
其表面致密的氧化膜賦予了它優異的抗點蝕和應力腐蝕開裂能力，壽命遠超不銹鋼，能實現裝置的長周期運行。
優異的力學性能與結構效率：
高比強度：鈦合金密度約為4.5 g/cm3，僅為鋼的57%，在同等強度下可實現部件顯著減重。這對于降低深海裝備自重、提升運輸和安裝效率至關重要。
良好的強韌性匹配：TC4等合金在提供高強度的同時，保有足夠的塑性和韌性，能承受壓力波動和意外沖擊。
較高的疲勞強度：能夠承受海洋平臺、往復泵等設備帶來的交變載荷。
苛刻的冶金質量與可靠性要求：
組織均勻性：環鍛件全截面需具有細小、均勻的等軸或變形組織，避免粗晶、偏析等缺陷，這是保證性能一致性和長期服役穩定的基礎。
超低缺陷率：必須進行嚴格的超聲波探傷，以確保內部無裂紋、夾雜、孔洞等冶金缺陷，滿足高壓、高危環境下的安全標準。
三、 主要執行標準
其生產與驗收遵循嚴格的國家、行業及國際標準體系。
國家基礎標準：《GB/T 16598 鈦及鈦合金餅和環》 是最核心的產品標準，規定了餅環材的牌號、規格、化學成分、室溫力學性能、超聲波探傷要求及尺寸公差等。
行業專用標準：
《SY/T 6896.3－2016 石油天然氣工業特種管材技術規范 第3部分：鈦合金油管》
《SY/T 6896.4－2018 石油天然氣工業特種管材技術規范 第4部分：鈦合金套管》
上述行業標準專門針對油氣田用鈦合金管材（其連接部件常由環鍛件加工而成）的技術要求、試驗方法和評價流程進行了規范，是石油領域應用的重要依據。
國際標準：ASTM B381（鈦及鈦合金鍛件標準）是國際貿易和高端項目常引用的標準。
四、 加工工藝、關鍵技術及流程
高品質石化鈦環的制造是精密控制的系統工程，其核心在于實現高致密度、均勻組織和精確尺寸。
1. 核心加工流程
典型流程如下：高純海綿鈦/合金配料 → 真空自耗電弧熔煉（VAR）獲得鑄錠 → 鑄錠鍛造開坯 → 制坯（鍛造為環坯雛形） → 徑軸向軋環（或自由鍛擴孔） → 熱處理（退火/固溶+時效） → 精密機加工（車光內外圓及端面） → 無損檢測（超聲波探傷為核心） → 理化性能檢驗 → 成品。
另一種用于焊接成型環的先進復合工藝流程（如用于陰極輥等）為：焊接（電子束焊EBW或攪拌摩擦焊FSW） → 高溫熱處理（如1000℃/2h） → 控溫軋制（如350℃下80%變形量） → 短時退火（如650℃/5min）。該工藝能有效細化焊縫區晶粒，消除母材與焊縫的組織性能差異，獲得極高均勻性。
2. 關鍵技術環節
組織均勻性調控技術：通過多向鍛造、精確控制軋環變形量和溫度，破碎鑄態組織，獲得均勻細小的理想組織。對于TC4等合金，目標是在熱處理后獲得兩相區加工組織，避免完整的原始β晶界。
高性能環件軋制技術：采用徑軸向軋環機，通過計算機精確控制軋制曲線，實現大直徑、異截面環件的一次成型，流線連續，纖維組織沿圓周方向分布，承載能力最優。
先進成型與連接技術：對于帶筋、翻邊等復雜結構的環件，采用高頻感應加熱滾壓翻邊成形等特種工藝，通過精確控制加熱區域、耦合間隙（如1.05-1.15倍壁厚）和多階段成形，避免裂紋和回彈。高質量焊接（如EBW）及后續的焊后復合處理是制造特大、特薄鈦環的關鍵。
全過程質量檢測技術：100%超聲波探傷是強制性出廠檢驗，用于檢測內部毫米級缺陷。此外，還需進行低倍組織、顯微組織及全面的力學性能測試。
五、 具體應用領域
| 應用領域 | 典型部件與工況 | 材料選擇與核心優勢 |
| 油氣開采高壓環形部件 | 采油樹閥蓋法蘭、套管/油管接箍、防噴器殼體、深海立管連接環。承受井口高壓（可達百兆帕）、高含H?S/CO?腐蝕、深海低溫及壓力。 | TC4, TA9/TA10, 專用抗硫鈦合金。優勢：根本性解決油套管腐蝕穿孔難題；高比強度降低深井管柱自重，提升開采深度；優異的抗硫化物應力腐蝕開裂能力。 |
| 化工設備核心環形部件 | PTA氧化反應器法蘭與密封環、大型塔器（精餾塔）加強圈、高壓換熱器管板。接觸高溫醋酸、溴離子等強腐蝕介質，要求絕對密封與長壽命。 | TA9 (Gr7), TA10 (Gr12)。優勢：在還原性酸性介質中耐蝕性遠超不銹鋼；使用壽命可達數十年，維護成本極低；已成為PTA等復雜化工裝置的核心選材。 |
| 海洋工程裝備環形部件 | 海水淡化裝置壓力容器法蘭、海洋平臺海水管路系統管夾、水下生產系統連接器。長期浸泡于海水，承受海水腐蝕、生物附著及波浪載荷。 | TA2, TC4。優勢：幾乎完全免疫海水點蝕和縫隙腐蝕；無磁性；高比強度適應海洋輕量化要求；全壽命周期經濟性優于防腐涂層碳鋼。 |
六、 與其他領域用鈦合金環鍛件的對比
不同應用領域對鈦環的性能要求呈顯著差異化，下表清晰揭示了石化領域與其他高端領域的核心區別：
| 對比維度 | 石油化工與海洋工程領域 | 航空航天領域 | 生物醫學領域 | 電力能源（如核電） | 體育休閑與高端消費品 |
| 核心性能追求 | 極端環境耐腐蝕性、高承壓能力、長效密封可靠性、全生命周期經濟性。 | 極限比強度、高溫蠕變/疲勞強度、損傷容限與超輕量化。 | 絕對生物相容性、無毒性、適中的彈性模量（匹配骨骼）、骨整合能力。 | 特定介質耐蝕性（如耐氨）、高純凈度、抗輻射蠕變、長期尺寸穩定性。 | 輕量化、獨特質感與色澤（陽極氧化）、設計美學、成本可控。 |
| 典型材質 | TA2, TA9, TA10, TC4，以耐蝕性為首選。 | TC4, TC11, TC19, TA15等高強、高溫、高韌合金。 | TC4 ELI（超低間隙）， Ti-6Al-7Nb， 純鈦。 | 工業純鈦（TA1/TA2）為主。 | TC4， 工業純鈦。 |
| 力學性能側重 | 中高強度即可滿足，更關注在腐蝕環境中的強度保持率和抗應力腐蝕。 | 追求極限的室溫/高溫強度、斷裂韌性和低周疲勞壽命。例如，TC19在100-400℃的拉伸和疲勞性能優于TC11。 | 適中強度，核心是低彈性模量以減少“應力屏蔽”效應。 | 適中強度，更關注蠕變性能和長期穩定性。 | 適中強度，滿足輕量化設計即可。 |
| 組織與缺陷控制 | 要求高。側重組織均勻以保證耐蝕均勻性；探傷標準嚴格，側重防止承壓失效的缺陷。 | 要求最高。組織均勻性、純凈度和缺陷控制達到極致，探傷標準最嚴苛，關乎飛行安全。 | 要求極高。組織致密無缺陷，嚴格控制有害元素溶出，滿足植入物安全標準。 | 要求極高。強調高純凈度和抗輻照性能，對雜質元素含量要求嚴格。 | 要求中等。更關注表面質量和宏觀力學性能。 |
| 成本敏感度 | 中高。初始投資高，但因其極長的免維護壽命，在全生命周期成本核算中具有優勢。 | 較低。性能與安全絕對優先，為減重和可靠性可承受高成本。 | 中。產品附加值高，但受醫療認證和醫保體系約束。 | 中。在保證絕對安全的前提下追求經濟性。 | 很高。需與不銹鋼、鋁合金等材料競爭，成本是市場推廣關鍵。 |
七、 未來發展新領域與方向
向更極端能源開采與新能源裝備拓展：
超深井與“三超”油氣田：隨著陸地萬米深井、深海及高含硫（H?S）、高含二氧化碳（CO?）、高壓（“三超”）邊際油田的開發，需要研發在更高溫度（>200℃）、更高壓力、更復雜腐蝕介質耦合環境下性能更穩定的新一代鈦合金環材。
氫能產業鏈：利用鈦合金優異的抗氫脆特性，拓展其在水電解制氫（PEM電解槽）雙極板密封環、高壓/液態儲氫容器法蘭及輸氫管道連接件中的應用。
海洋可再生能源：用于波浪能、潮汐能發電裝備的海水液壓系統密封環及海水腐蝕環境下的結構連接環。
材料與制造技術的迭代升級：
低成本高性能材料開發：研發低貴金屬含量（如減少Pd用量）或采用Fe、Mo等元素替代的新型耐蝕鈦合金，以及通過“近β鍛造”等工藝優化，在不過度增加成本的前提下提升TC4等通用合金的綜合性能。
短流程與近凈成形技術：推廣精密軋環+局部感應加熱成形復合工藝，以及基于增材制造（3D打印）制備預制坯再鍛造的混合制造技術，減少材料浪費，縮短制造周期，特別適用于復雜異形環件。
智能化制造與預測性維護：利用數字孿生技術模擬鍛造與熱處理過程，精準預測和控制組織性能。在關鍵鈦環部件上集成腐蝕、應變傳感器，實現服役狀態的實時監控與預測性維護。
產業鏈協同與標準國際化：
加強“產學研用”協同，針對具體工況（如特定化學介質）進行材料-部件的一體化設計與壽命評價。
推動中國先進的鈦合金材料標準、產品標準（如大規格、高性能鈦環標準）與國際標準（如API、NACE標準）接軌與互認，支撐國產高端鈦制裝備走向全球市場。
總而言之，石油化工用鈦合金環鍛件的發展，是材料技術持續挑戰工業腐蝕與壓力極限的體現。其未來將堅定地朝著 “更耐蝕、更可靠、更智能、更經濟” 的方向邁進，不僅為傳統能源化工的安全高效生產保駕護航，更將作為關鍵基礎部件，強力支撐氫能、深海開發等國家戰略性新興產業的崛起。
